Deze combideal bestaat uit twee GRABO-artikelen: de GRABO Plus elektrische vacuümheffer in Tanos Systainer III-koffer en het GRABO Hefoog V-120. De GRABO Plus wordt gebruikt voor het vastpakken, tillen, verplaatsen en positioneren van niet-poreuze materialen. Het Hefoog V-120 maakt koppeling van een GRABO Plus aan een kraan, graafmachine of vorkheftruck mogelijk.

De combinatie is vooral bedoeld voor professionals die zowel handmatig als met een geschikt hijsmiddel materialen willen hanteren.

Wat is deze combideal?

Deze GRABO combideal bestaat uit twee zelfstandige artikelen: de GRABO Plus elektrische vacuümheffer in Tanos Systainer III-koffer en het GRABO Hefoog V-120. De combinatie is bedoeld voor werkzaamheden waarbij geschikte materialen moeten worden vastgepakt, getild, verplaatst en gepositioneerd en waarbij de GRABO Plus eventueel via het compatibele hefoog aan een kraan, graafmachine of vorkheftruck wordt gekoppeld.

 De GRABO Plus heeft op niet-poreuze oppervlakken een veilige werklast van maximaal 120 kg. Het GRABO Hefoog V-120 heeft een maximale hefcapaciteit van 120 kg bij horizontaal heffen en 60 kg bij verticaal heffen.

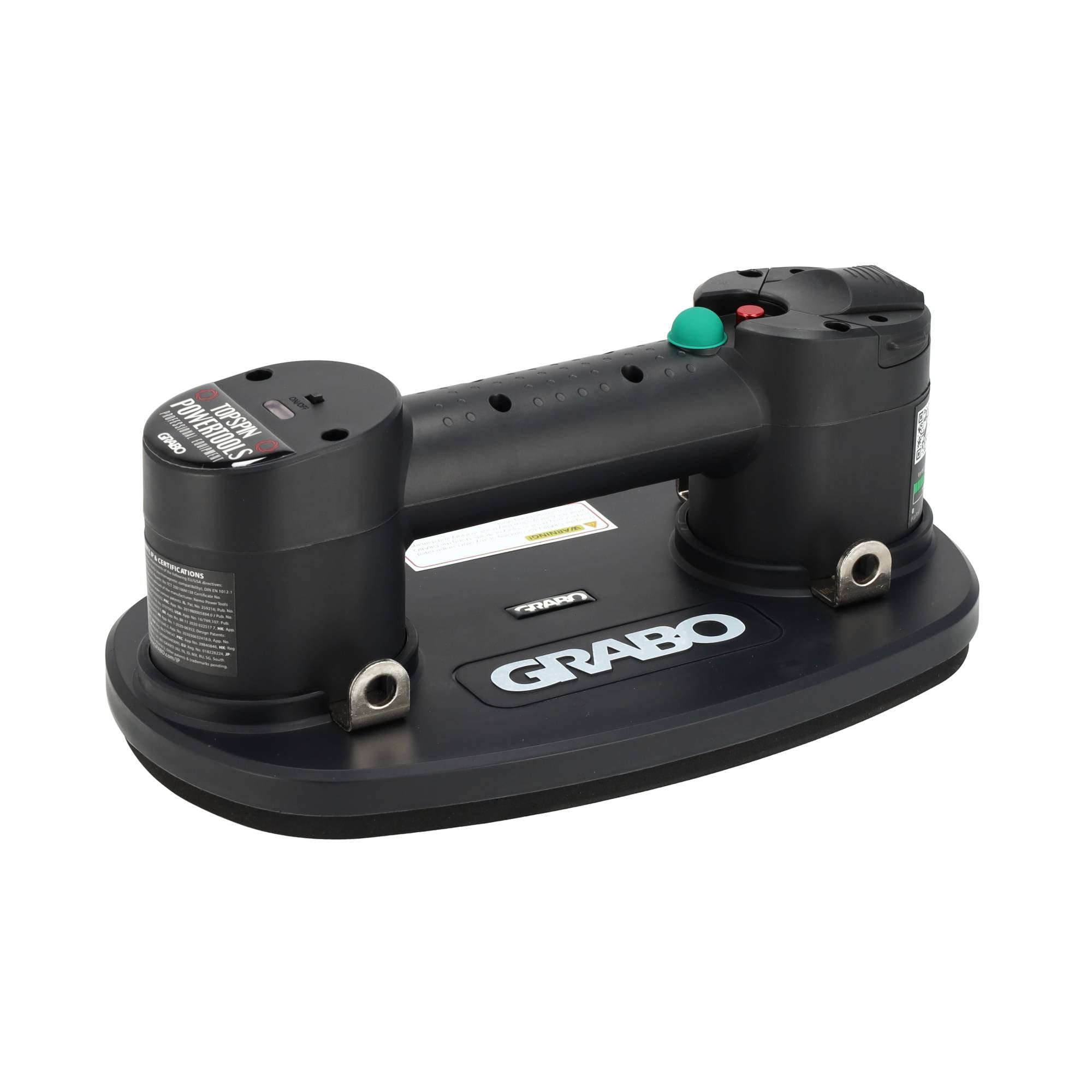

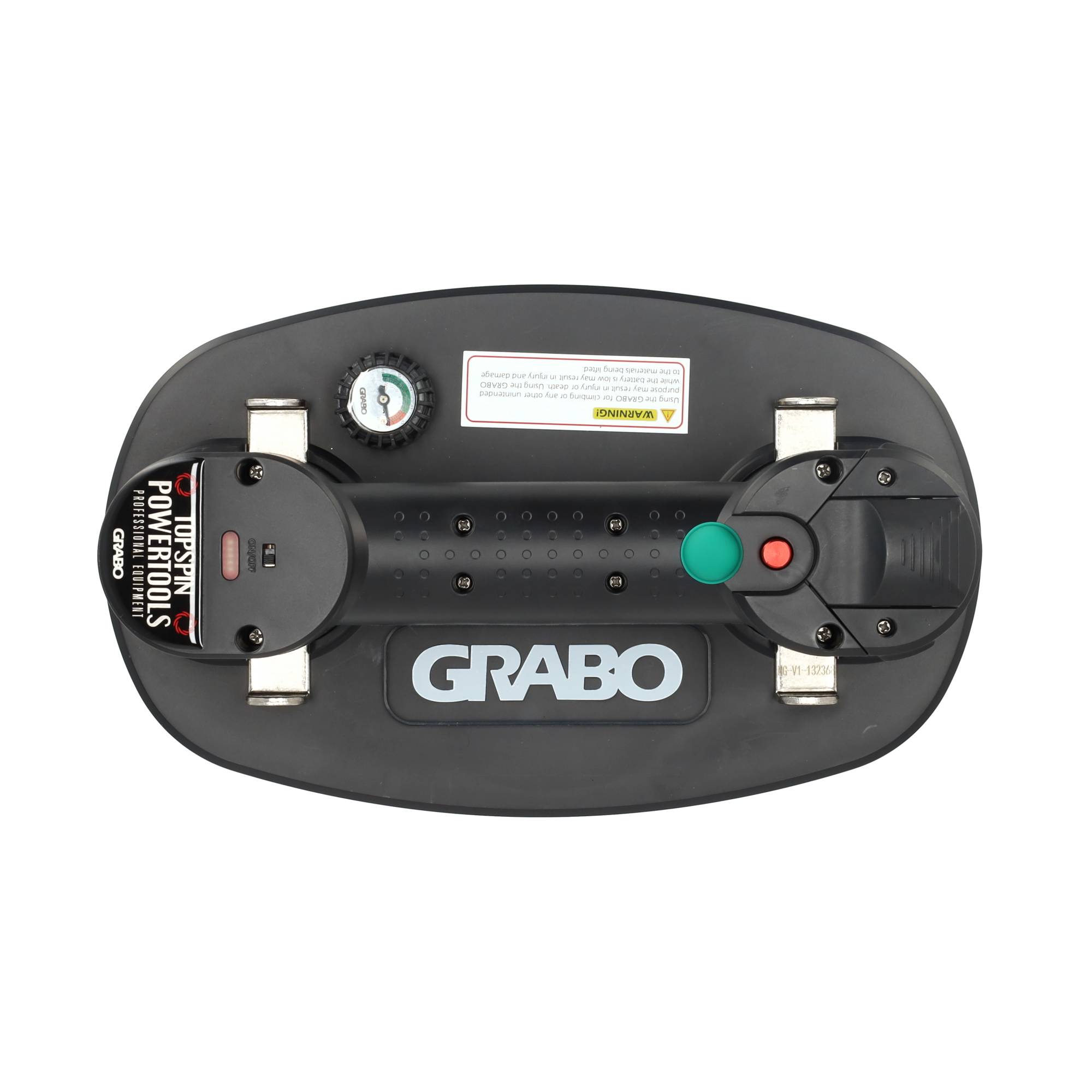

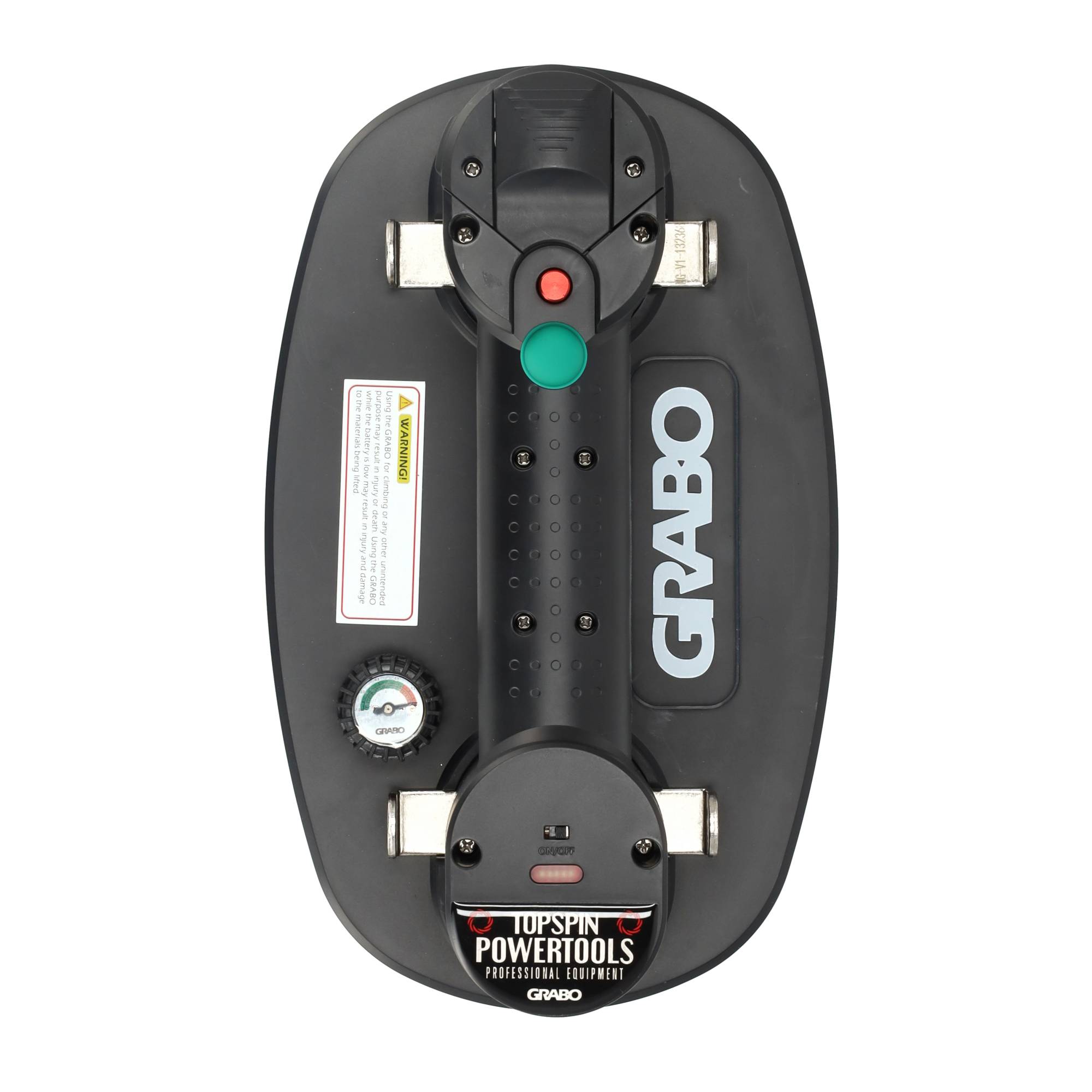

GRABO Plus vacuümheffer in koffer

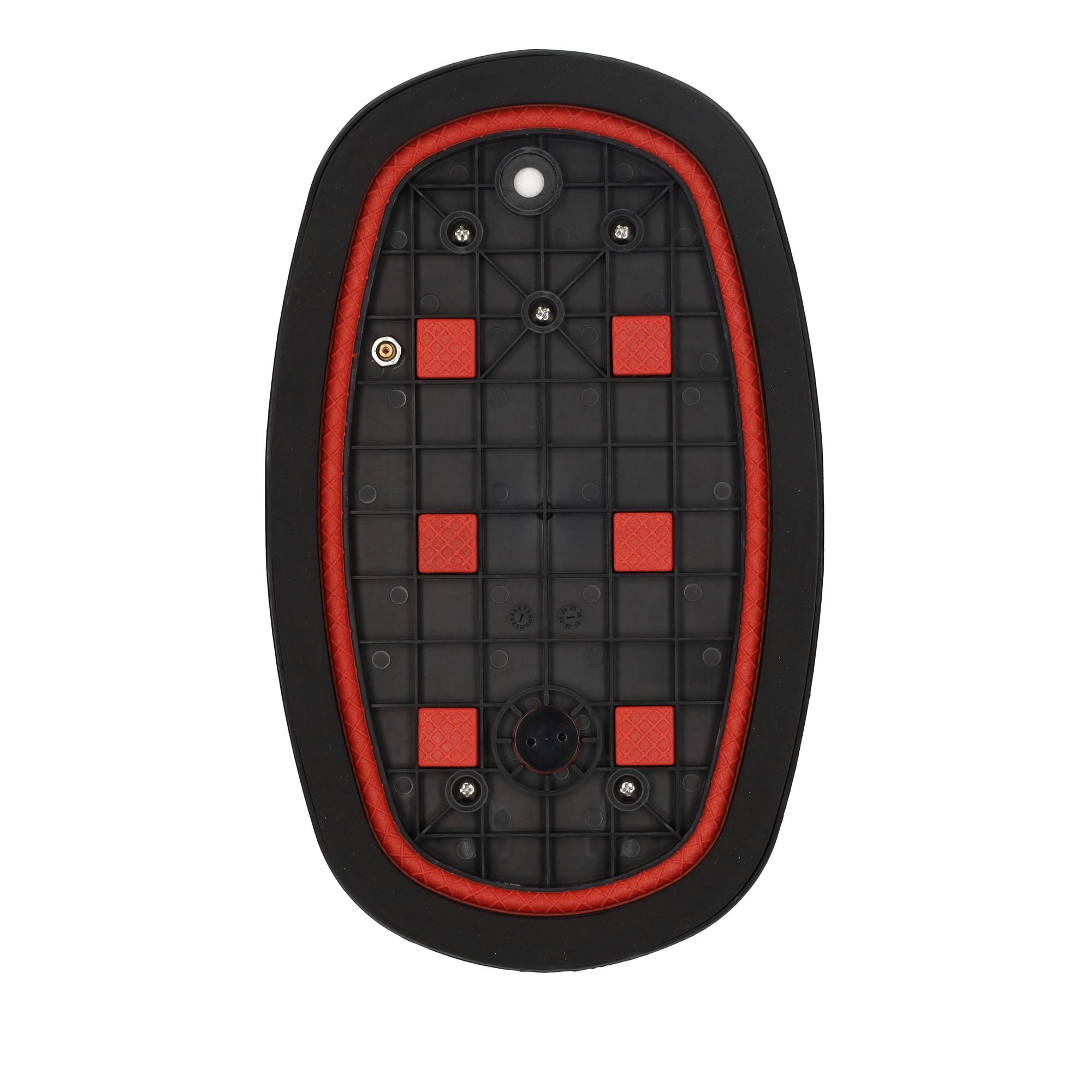

De GRABO Plus, ook wel Nemo GRABO genoemd, is een draagbare elektrische vacuümheffer van GRABO. Het apparaat gebruikt een elektrische vacuümpomp en een rubberen foamafdichtingsring om materialen vast te pakken, op te tillen, te verplaatsen en nauwkeurig te positioneren.

De veilige werklast van de GRABO Plus bedraagt maximaal 120 kg op niet-poreuze oppervlakken. Het werkelijke hefvermogen is afhankelijk van het materiaal, de draagrichting, de conditie van het oppervlak en de omstandigheden tijdens het gebruik.

Belangrijkste eigenschappen van de GRABO Plus

• Veilige werklast tot maximaal 120 kg op niet-poreuze oppervlakken.
• Geïntegreerde analoge manometer voor controle van het vacuümniveau.
• Rode ontluchtingsknop voor geleidelijke vacuümvrijgave.
• Verwisselbare 14,8V 2600mAh lithium-ionaccu.
• Geleverd in Tanos Systainer III met GRABO-inlay.

Waarvoor wordt de GRABO Plus gebruikt?

De GRABO Plus wordt gebruikt voor het tillen, verplaatsen en positioneren van zware, grote of moeilijk vast te pakken materialen.

• Leggen en positioneren van grote keramische tegels.
• Plaatsen en verplaatsen van glas.
• Hanteren van werkbladen.
• Verplaatsen van houten, metalen en kunststof panelen.
• Positioneren van natuursteen en bestratingsmaterialen.
• Hanteren van geschikt bouw- en plaatmateriaal.

Op welke materialen kan de GRABO Plus worden gebruikt?

De GRABO Plus kan vacuüm opbouwen op verschillende gladde, getextureerde en beperkt oneffen oppervlakken wanneer de foamafdichtingsring volledig kan aansluiten en het materiaal het vacuümniveau voldoende kan vasthouden.

• Keramische tegels.
• Glas.
• Metaal.
• Kunststof.
• Hout.
• Natuursteen.
• Leisteen.
• Gipsplaat.
• Geschikte isolatieplaten.
• Andere geschikte niet-poreuze materialen.

Het piek-dalverschil van het contactoppervlak mag maximaal 3 mm bedragen. Gebruik de GRABO Plus niet op glas dat dunner is dan 6 mm.

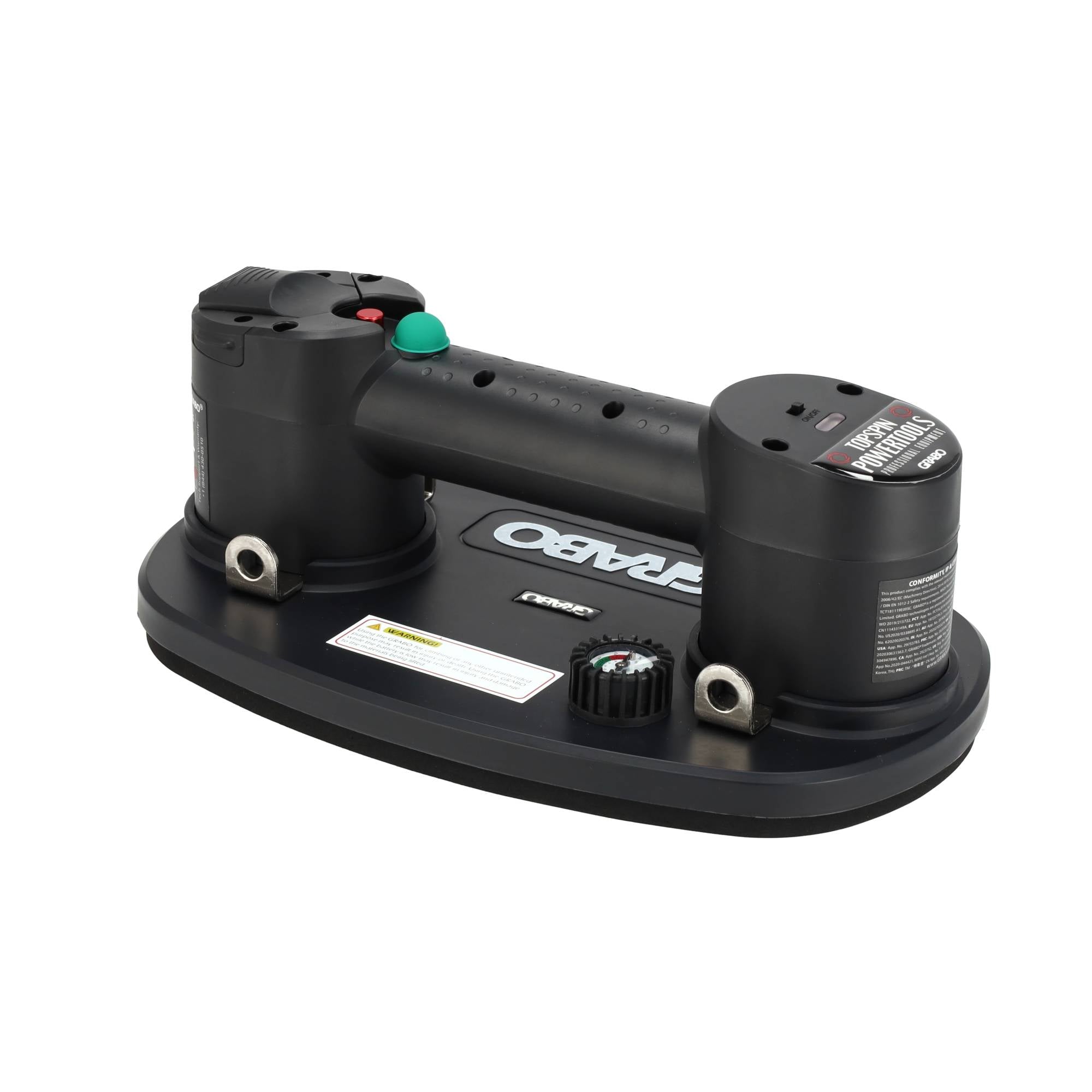

Analoge manometer voor vacuümcontrole

De geïntegreerde analoge manometer toont het vacuümniveau tijdens het gebruik. Controleer de manometer voordat de last volledig wordt opgetild en blijf het vacuümniveau tijdens het tillen, verplaatsen en positioneren controleren.

Wanneer het vacuümniveau afneemt, moet handmatig worden bijgepompt of moet de last direct veilig worden neergezet.

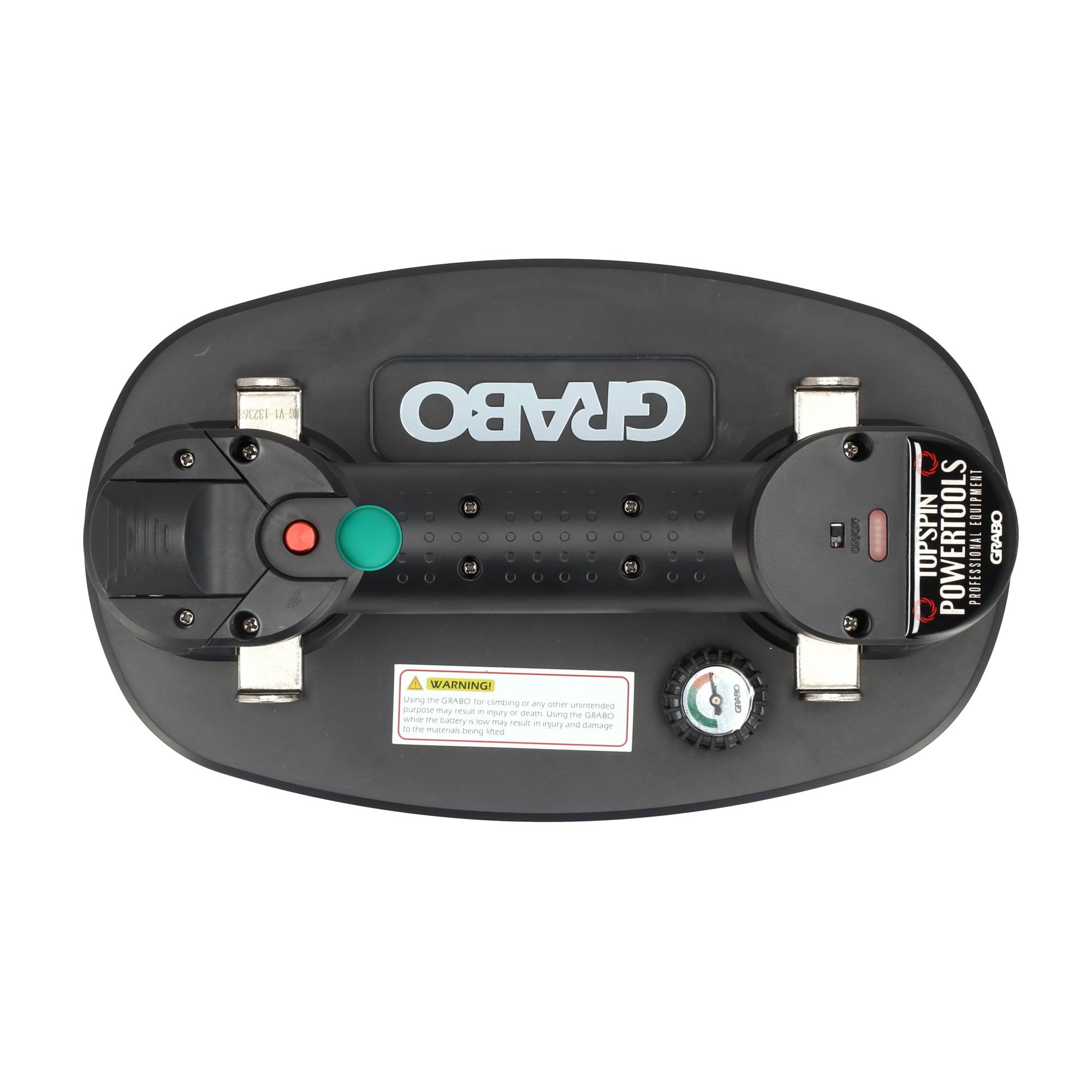

Gecontroleerde vacuümvrijgave

Met de rode ontluchtingsknop kan het opgebouwde vacuüm geleidelijk worden vrijgegeven. Hierdoor kan een last gecontroleerd worden neergezet en nauwkeurig worden gepositioneerd.

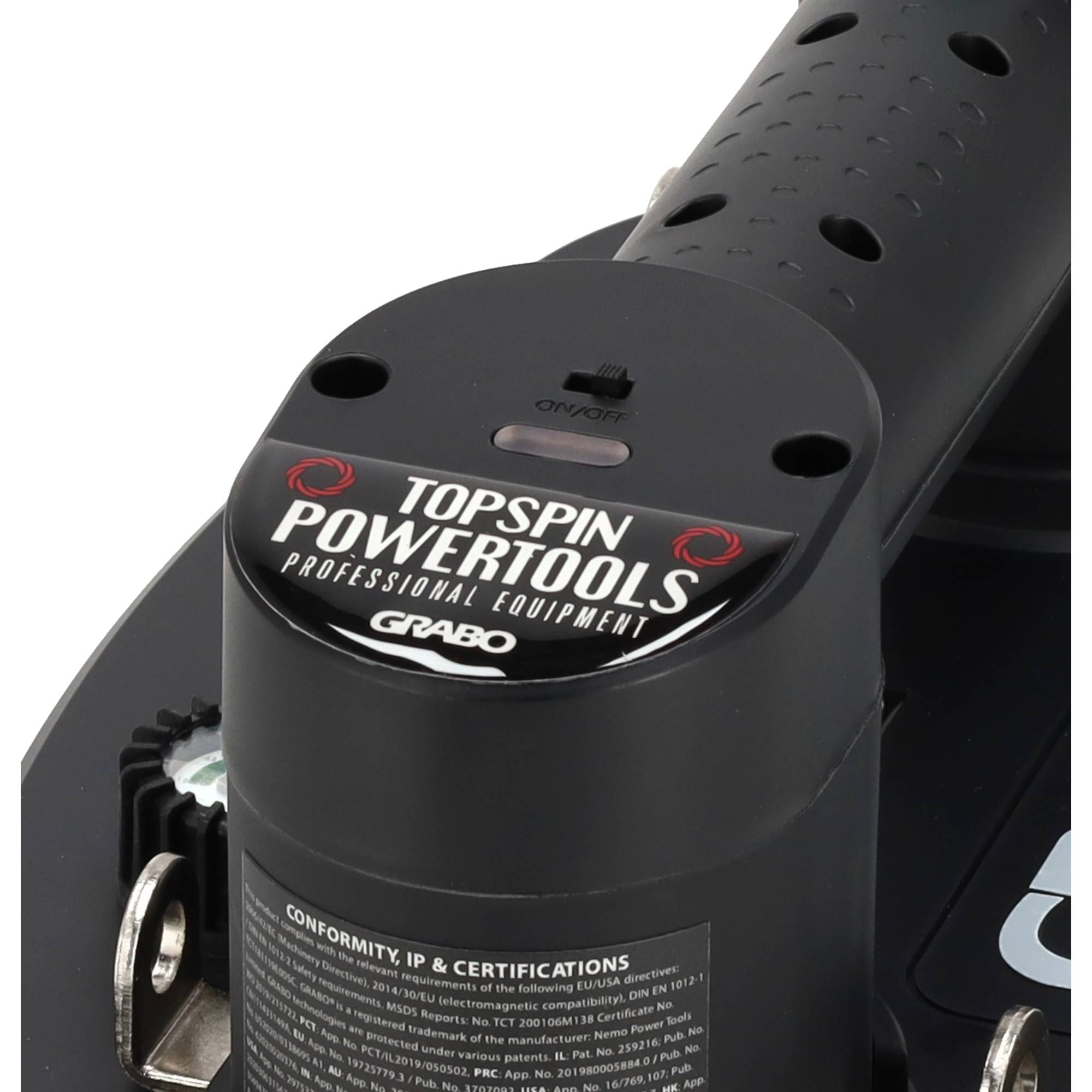

Verwisselbare 14,8V GRABO accu

De GRABO Plus wordt aangedreven door een verwisselbare 14,8V 2600mAh lithium-ionaccu. Een volledig opgeladen accu biedt maximaal 1,5 uur onafgebroken gebruik. De laadtijd bedraagt circa twee uur.

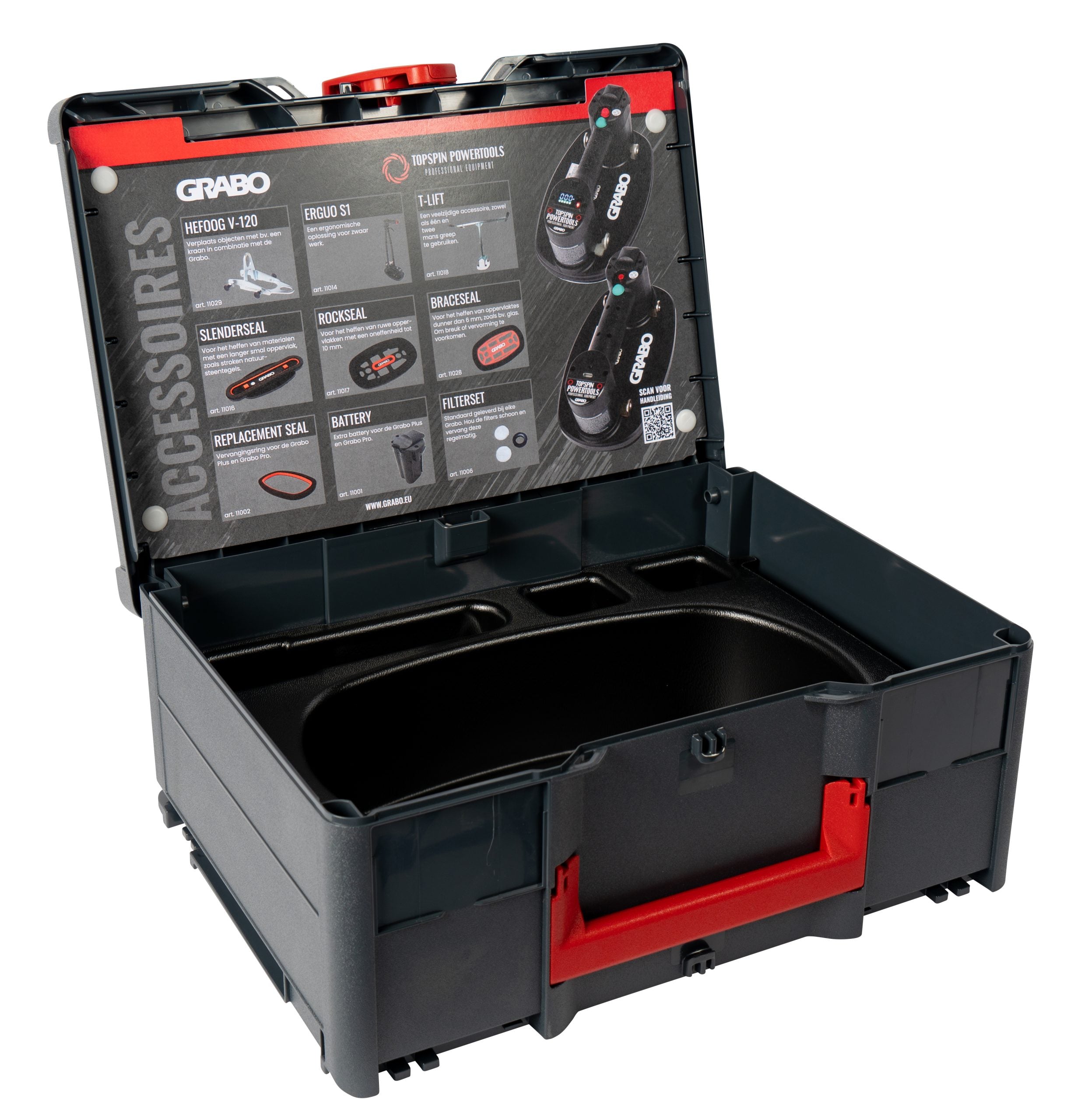

Tanos Systainer III-koffer

De meegeleverde Tanos Systainer III-koffer met GRABO-inlay biedt een vaste opbergplaats voor de GRABO Plus, batterijlader en accu's. De inlay heeft ruimte voor maximaal twee accu's. Bij deze uitvoering wordt één accu meegeleverd.

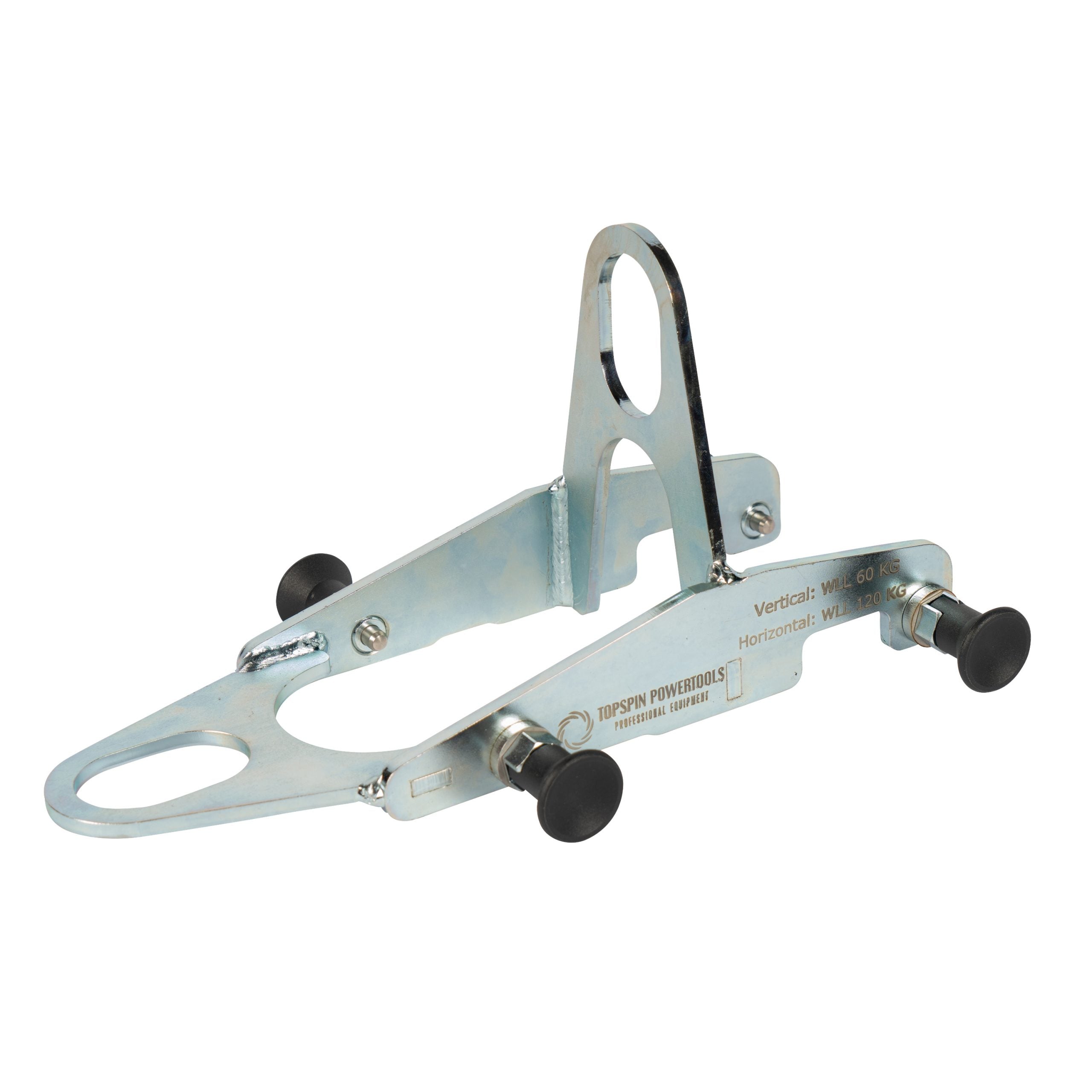

GRABO Hefoog V-120

Het GRABO Hefoog V-120 is een hefhulpmiddel waarmee een compatibele GRABO-vacuümzuiger aan een kraan, graafmachine of vorkheftruck kan worden gekoppeld. Het accessoire maakt horizontaal en verticaal heffen en verplaatsen mogelijk.

Het hefoog heeft een maximale hefcapaciteit van 120 kg bij horizontaal heffen en 60 kg bij verticaal heffen.

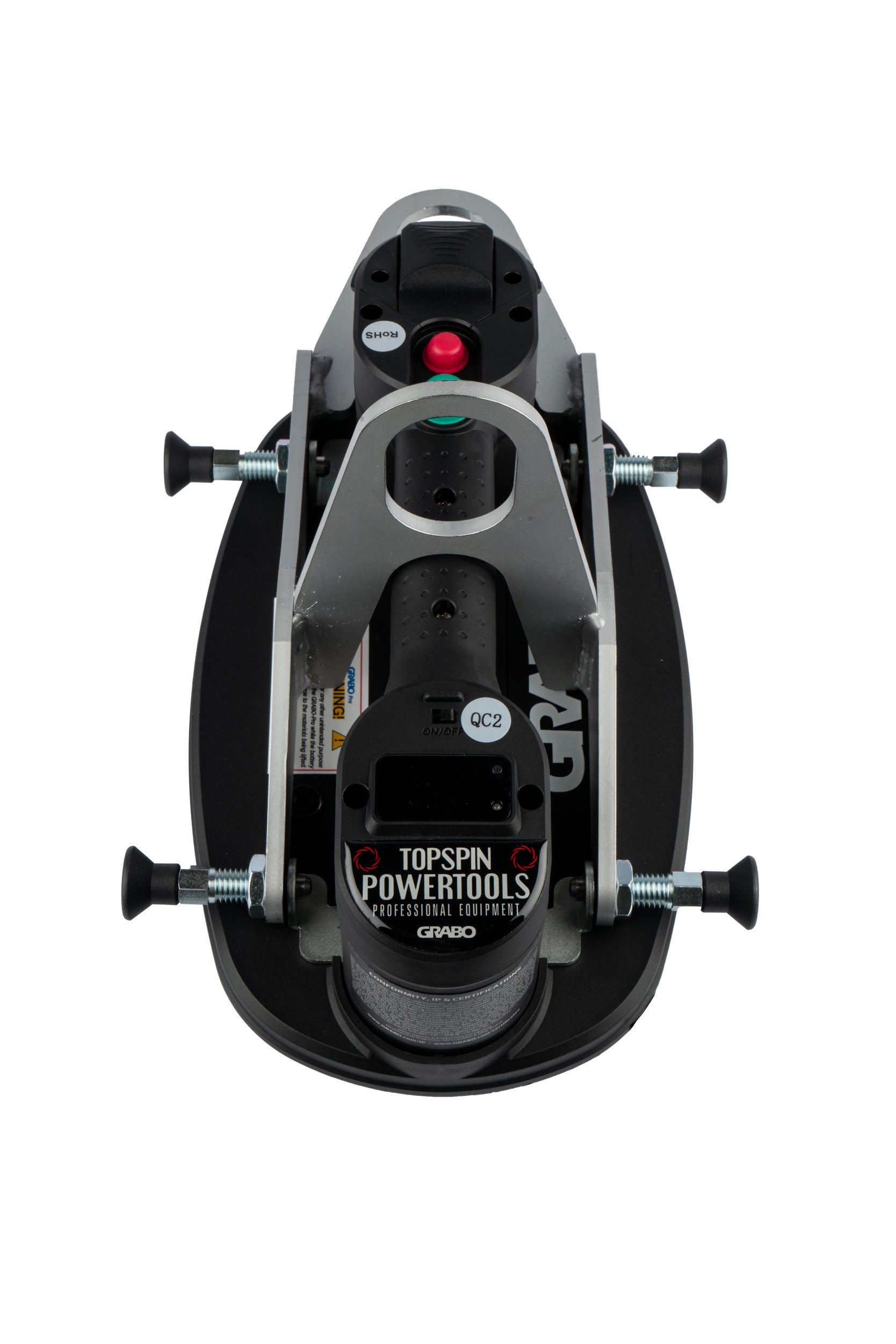

Montage van het GRABO Hefoog V-120

Het V-120-hefoog wordt zonder aanvullend montagegereedschap met vier veerbouten en vulringen op de vier metalen bevestigingspunten van een compatibele GRABO-vacuümheffer gemonteerd.

Controleer vóór ieder gebruik of alle veerbouten correct zijn geplaatst en volledig zijn vergrendeld.

Met welke GRABO-modellen is het Hefoog V-120 compatibel?

Het GRABO Hefoog V-120 is geschikt voor:

• GRABO Plus.
• GRABO Pro.
• GRABO Pro Brushless.

Let op: het GRABO Hefoog V-120 is niet geschikt voor de DeWalt GRABO.

Waarvoor wordt het GRABO Hefoog V-120 gebruikt?

Het hefoog wordt gebruikt om een compatibele GRABO-vacuümzuiger aan een geschikt hijsmiddel te koppelen. Het accessoire kan worden toegepast bij werkzaamheden waarbij een last horizontaal of verticaal moet worden geheven en over een afstand of naar een andere hoogte moet worden verplaatst.

Het hefoog kan worden gekoppeld aan:

• Een kraan.
• Een graafmachine.
• Een vorkheftruck.

Voor wie is deze combideal bedoeld?

De combinatie is bedoeld voor professionals die zware of onhandige materialen hanteren en daarbij zowel de GRABO Plus als het compatibele GRABO Hefoog V-120 willen kunnen inzetten.

De combinatie kan relevant zijn voor onder meer:

• Tegelzetters.
• Glaszetters.
• Vloerenleggers.
• Hoveniers.
• Stratenmakers.
• Interieurbouwers.
• Timmerlieden.
• Keuken- en werkbladmonteurs.
• Installateurs.
• Bouwbedrijven.
• Montagebedrijven.
• Renovatiebedrijven.

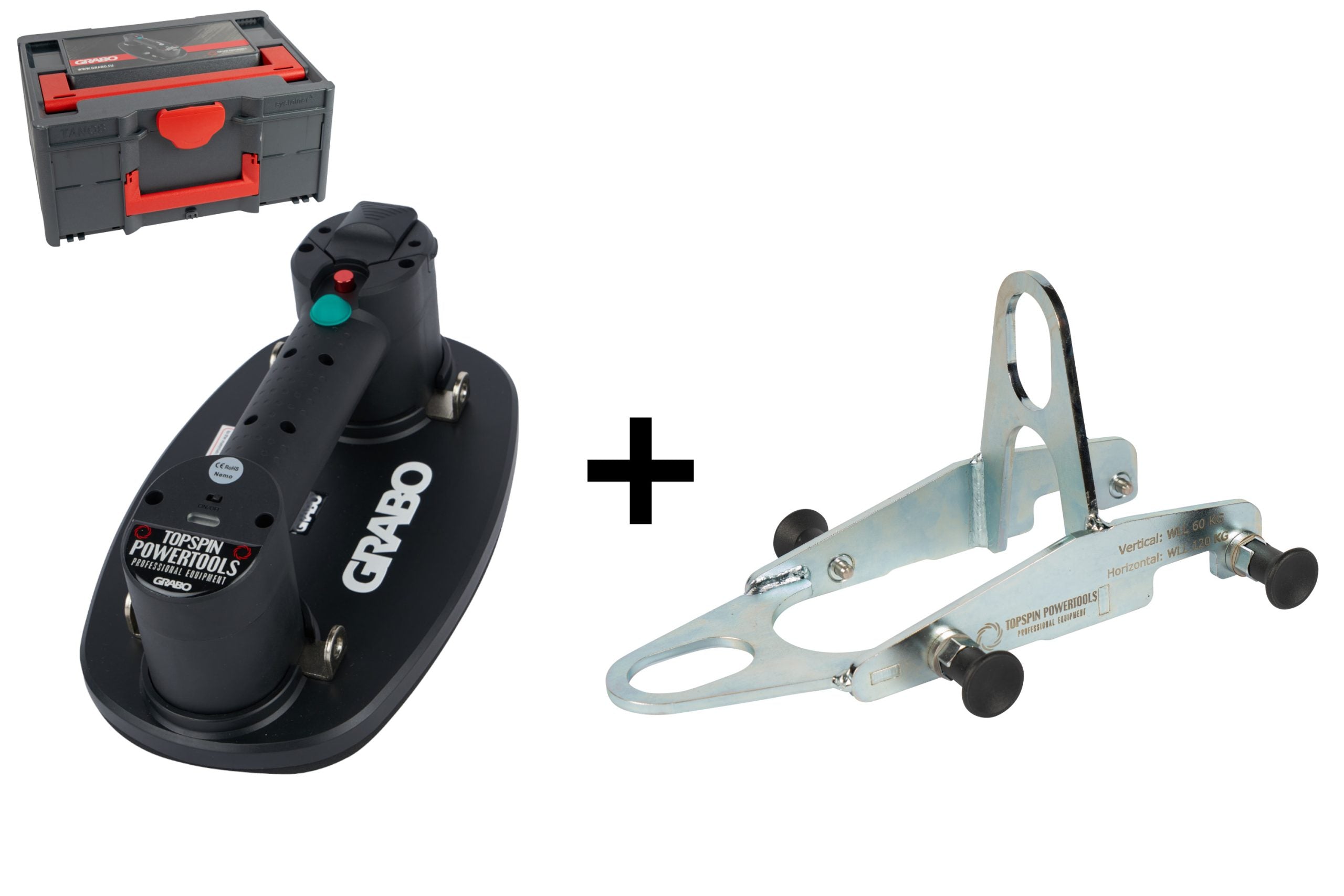

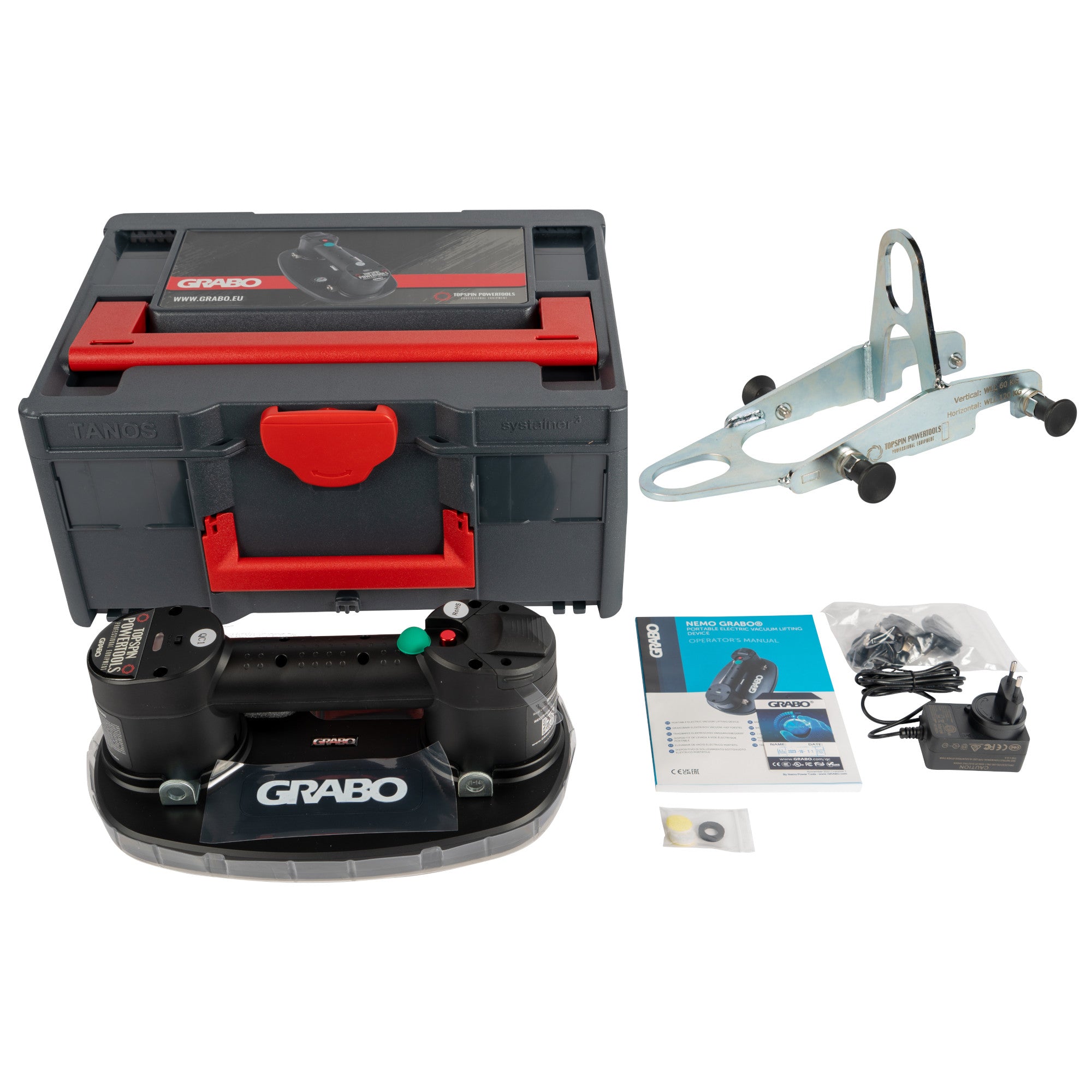

Wat zit er in deze GRABO combideal?

Onderdeel van de combideal

• 1 GRABO Plus elektrische vacuümheffer.
• 1 oplaadbare 14,8V 2600mAh lithium-ionaccu.
• 1 batterijlader.
• 1 rubberen foamafdichtingsring.
• 1 extra filterset.
• 1 Tanos Systainer III-transportkoffer met GRABO-inlay.
• 1 GRABO Hefoog V-120.
• 4 veerbouten met vulringen voor montage van het GRABO Hefoog V-120.

Belangrijke aandachtspunten voor veilig gebruik

GRABO Plus

• Controleer vóór iedere tilhandeling het gewicht, materiaal, de vorm en de conditie van de last.
• Controleer of de foamafdichtingsring schoon, onbeschadigd en correct geplaatst is.
• Gebruik de vacuümheffer bij voorkeur op droge, schone en stofvrije contactvlakken.
• Controleer vóór en tijdens het tillen het vacuümniveau op de analoge manometer.
• Overschrijd de veilige werklast van maximaal 120 kg op niet-poreuze oppervlakken niet.
• Gebruik de vacuümheffer niet voor het tillen of ondersteunen van personen.
• Gebruik de vacuümheffer niet als klim-, hijs- of valbeveiliging.
• Gebruik de GRABO Plus niet op glas dat dunner is dan 6 mm.
• Til en verplaats lasten gelijkmatig en voorkom schokken, slingeren en plotselinge bewegingen.
• Ga tijdens het tillen niet onder een geheven last staan.
• Gebruik geen beschadigde, gescheurde of sterk versleten foamafdichtingsring.
• Gebruik het apparaat niet met een vrijwel lege accu.

GRABO Hefoog V-120

• Overschrijd de maximale hijscapaciteit van 120 kg bij horizontaal heffen niet.
• Overschrijd de maximale hijscapaciteit van 60 kg bij verticaal heffen niet.
• Controleer vóór ieder gebruik het hefoog, de veerbouten en de bevestigingspunten.
• Controleer of alle veerbouten correct zijn geplaatst en volledig zijn vergrendeld.
• Controleer of de GRABO Plus en de foamafdichtingsring geschikt zijn voor de last en de ondergrond.
• Voorkom schokken, plotselinge bewegingen en zijwaartse belasting tijdens het heffen.
• Ga nooit onder een geheven last staan.
• Laat andere personen niet onder of direct naast een geheven last staan.
• Gebruik het hefoog niet voor het heffen, dragen of ondersteunen van personen.
• Gebruik het hefoog uitsluitend met compatibele GRABO-modellen.
