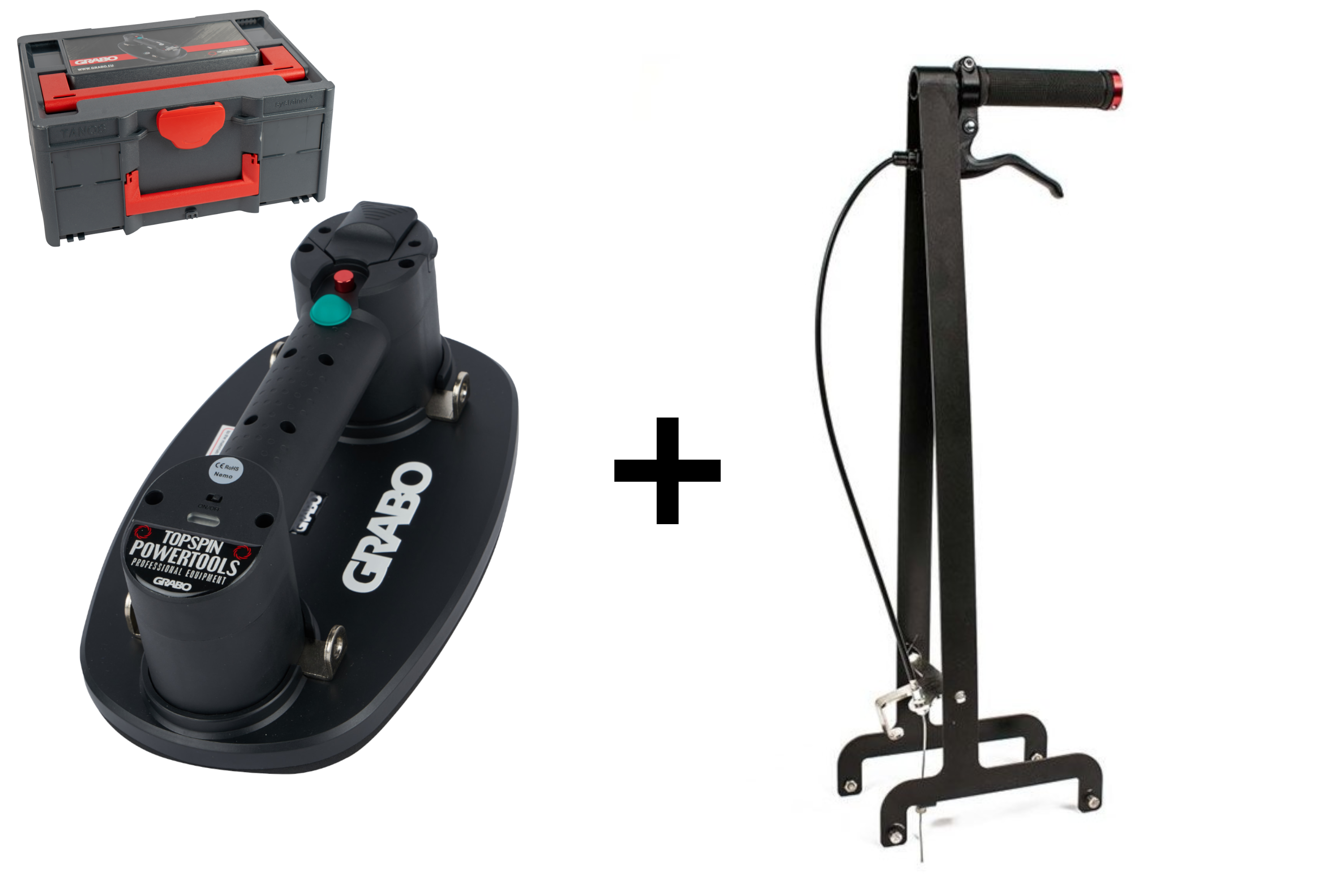

Nemo GRABO Plus vacuümheffer in Koffer + GRABO Erguo S1

GRABO Plus vacuümzuiger in Koffer + GRABO Erguo S1

Deze combideal bestaat uit twee GRABO-artikelen: de GRABO Plus vacuümheffer in koffer en de GRABO Erguo S1 handgreep. De GRABO Plus wordt gebruikt om niet-poreuze materialen met vacuüm te tillen, verplaatsen en positioneren. De Erguo S1 is een compatibele ergonomische verlengarm voor de GRABO Plus.

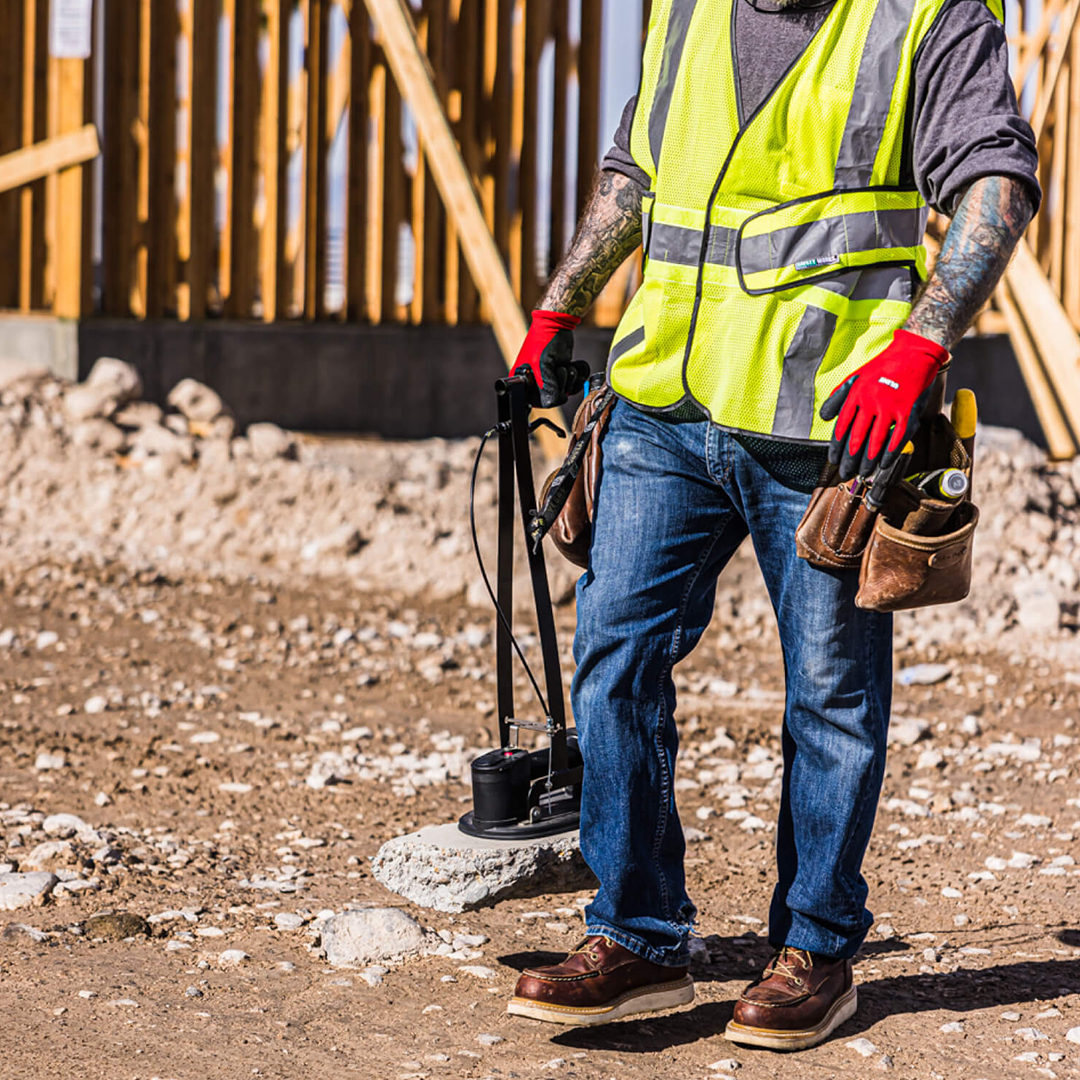

De combinatie is vooral relevant voor tegelzetters, installateurs, vloerenleggers en andere gebruikers die regelmatig vanaf vloerniveau of een lage werkhoogte werken. Met de GRABO Erguo S1 kan de aangesloten GRABO vanaf een hogere werkpositie worden gehanteerd en kan het materiaal via de bedieningshendel worden vrijgegeven.

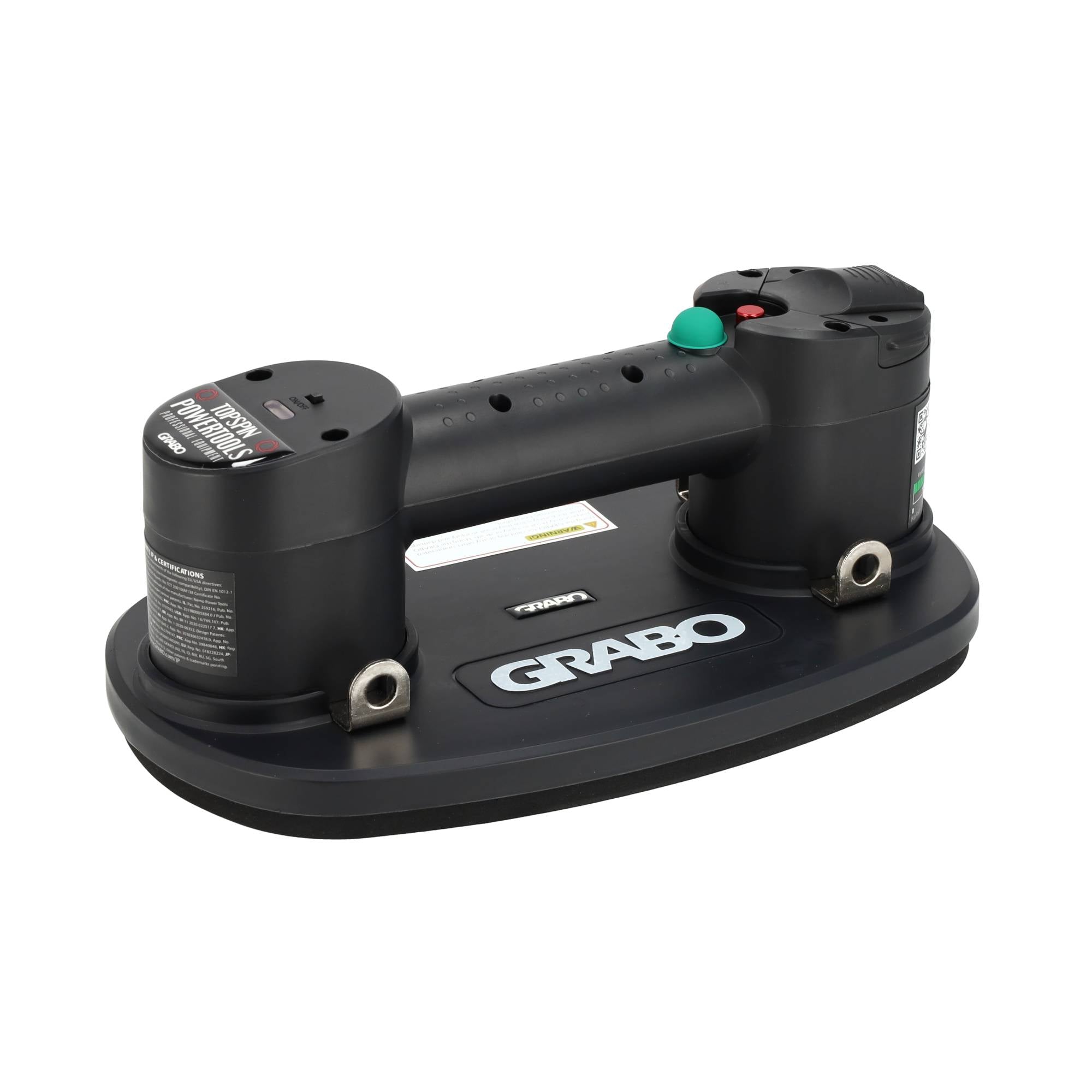

GRABO Plus vacuümheffer in koffer

De GRABO Plus, ook wel Nemo GRABO genoemd, is een draagbare elektrische vacuümheffer voor het tillen, verplaatsen en positioneren van onder meer tegels, glas, metaal, kunststof, hout en natuursteen wanneer het oppervlak voldoende vacuüm kan vasthouden.

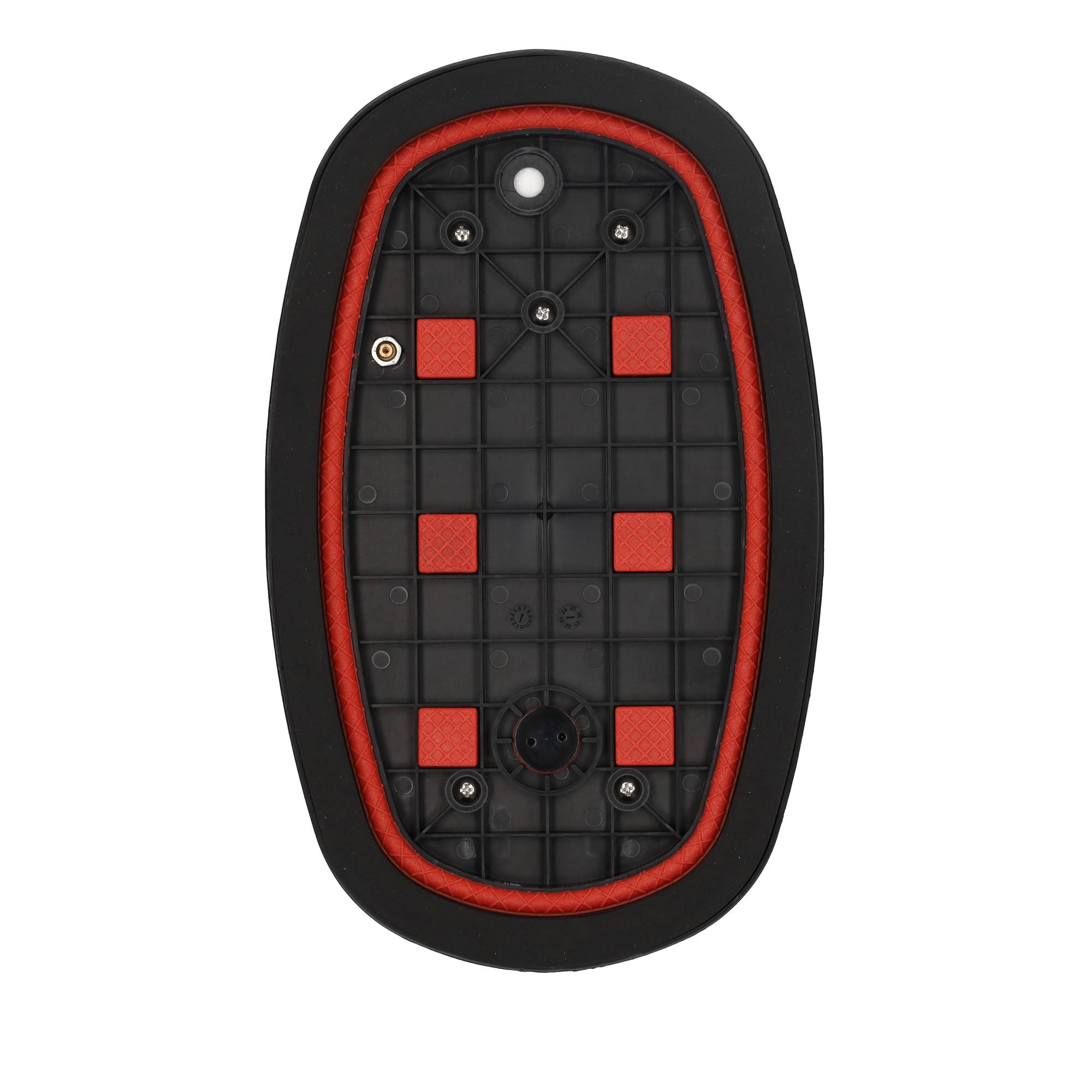

De veilige werklast van de GRABO Plus bedraagt maximaal 120 kg op niet-poreuze oppervlakken. De vacuümheffer gebruikt een elektrische vacuümpomp en een rubberen foamafdichtingsring om het materiaal vast te pakken.

Een geïntegreerde analoge manometer toont het vacuümniveau tijdens het gebruik. Met de rode ontluchtingsknop kan het opgebouwde vacuüm geleidelijk worden vrijgegeven.

Geschikte materialen voor de GRABO Plus

• keramische tegels;
• glas;
• metaal;
• kunststof;
• hout;
• natuursteen;
• leisteen;
• gipsplaat;
• geschikte isolatieplaten;
• andere geschikte niet-poreuze materialen.

Het maximale hefvermogen van 120 kg geldt voor niet-poreuze oppervlakken. De rubberen foamafdichtingsring moet volledig kunnen aansluiten en het materiaal moet het opgebouwde vacuüm voldoende kunnen vasthouden. De oneffenheden tussen het hoogste en laagste deel van het contactoppervlak mogen maximaal 3 mm bedragen.

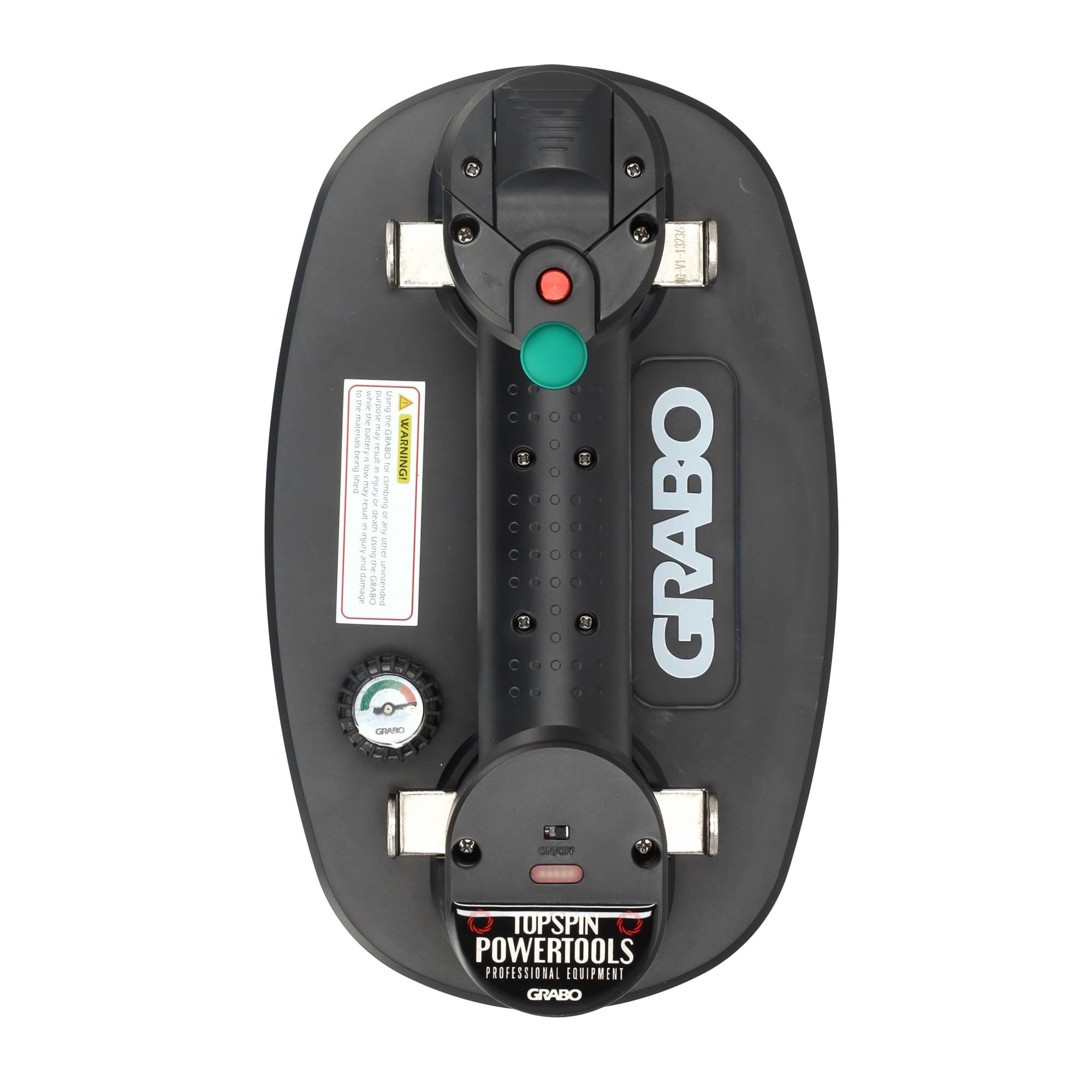

Analoge manometer voor vacuümcontrole

De GRABO Plus is voorzien van een geïntegreerde analoge manometer. Hiermee kan het vacuümniveau tijdens het gebruik worden gecontroleerd.

Controleer de manometer voordat de last volledig wordt opgetild en houd het vacuümniveau ook tijdens het tillen, verplaatsen en positioneren in de gaten.

Gecontroleerde vacuümvrijgave

Met de rode ontluchtingsknop van de GRABO Plus kan het opgebouwde vacuüm geleidelijk worden vrijgegeven. Hierdoor kan de last gecontroleerd worden neergezet en nauwkeurig worden gepositioneerd.

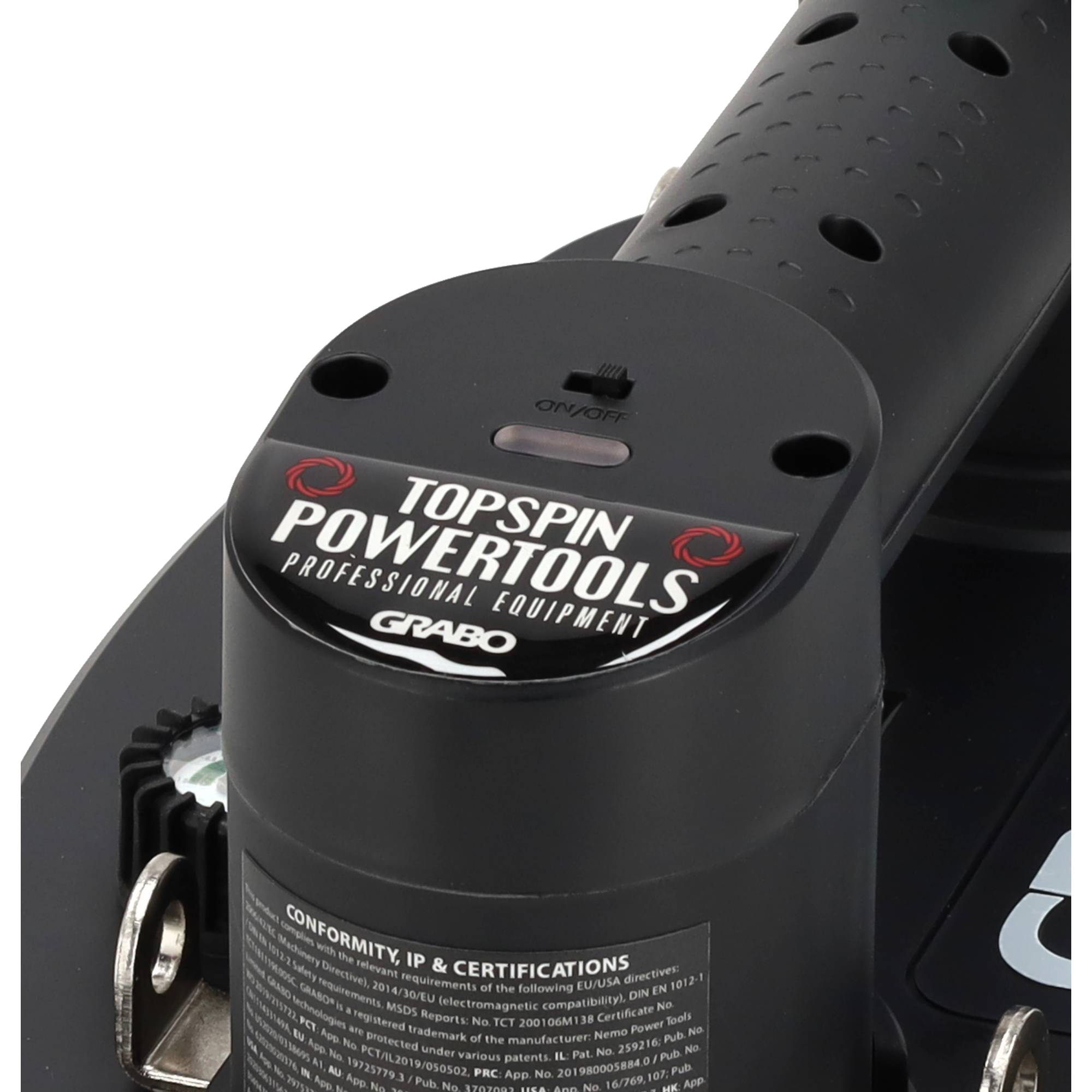

Verwisselbare accu

De GRABO Plus wordt aangedreven door een verwisselbare 14,8V 2600mAh lithium-ionaccu. Een volledig opgeladen accu biedt maximaal 1,5 uur onafgebroken gebruik. De accu is in ongeveer twee uur volledig opgeladen.

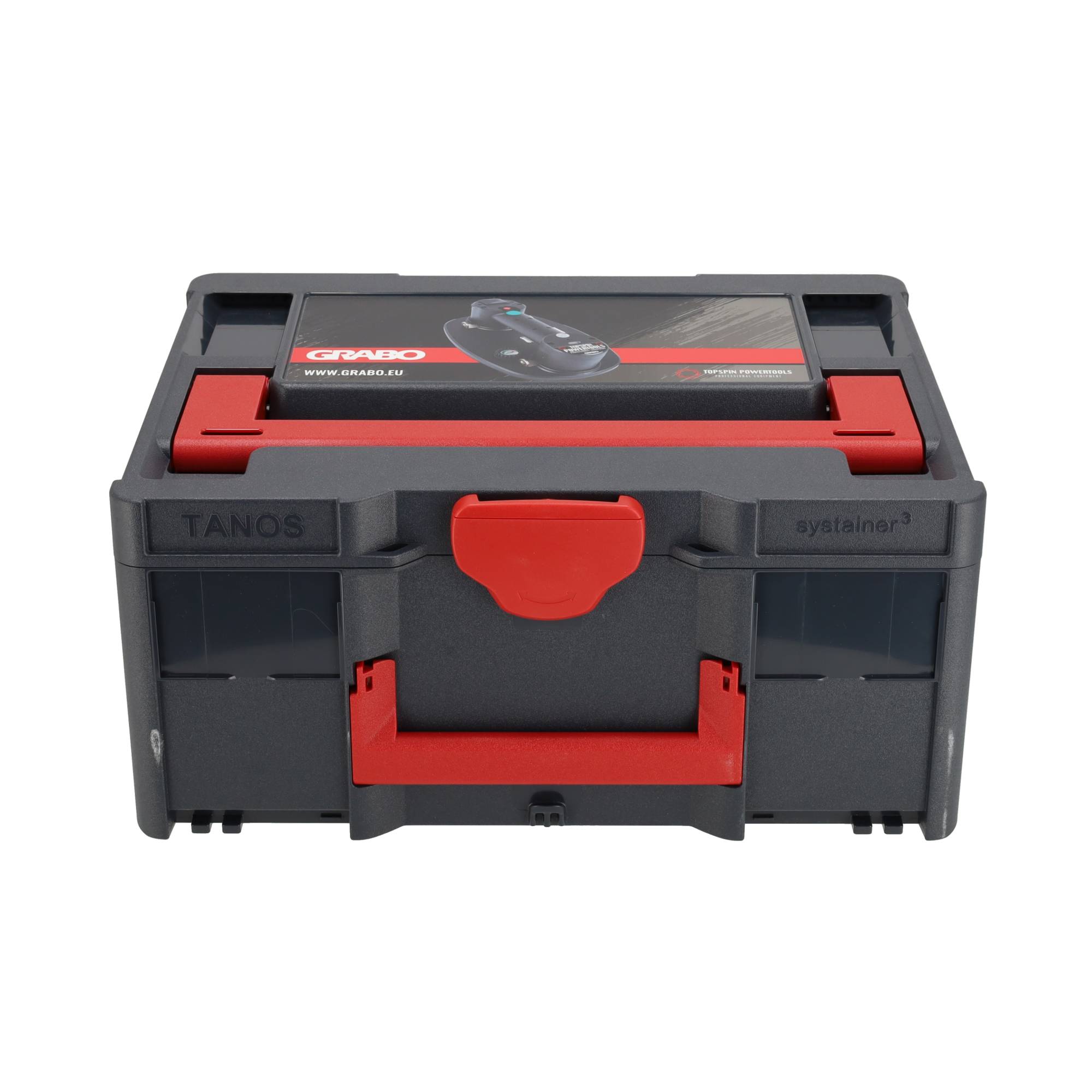

Geleverd in Tanos Systainer III-koffer

De GRABO Plus wordt geleverd in een Tanos Systainer III-koffer met GRABO-inlay. De inlay biedt ruimte voor de GRABO Plus, maximaal twee accu's en de batterijlader. Bij deze uitvoering wordt één accu meegeleverd.

Wat wordt bij de GRABO Plus geleverd?

• 1 GRABO Plus elektrische vacuümheffer;
• 1 oplaadbare 14,8V 2600mAh lithium-ionaccu;
• 1 batterijlader;
• 1 rubberen foamafdichtingsring;
• 1 extra filterset;
• 1 Tanos Systainer III-transportkoffer met GRABO-inlay.

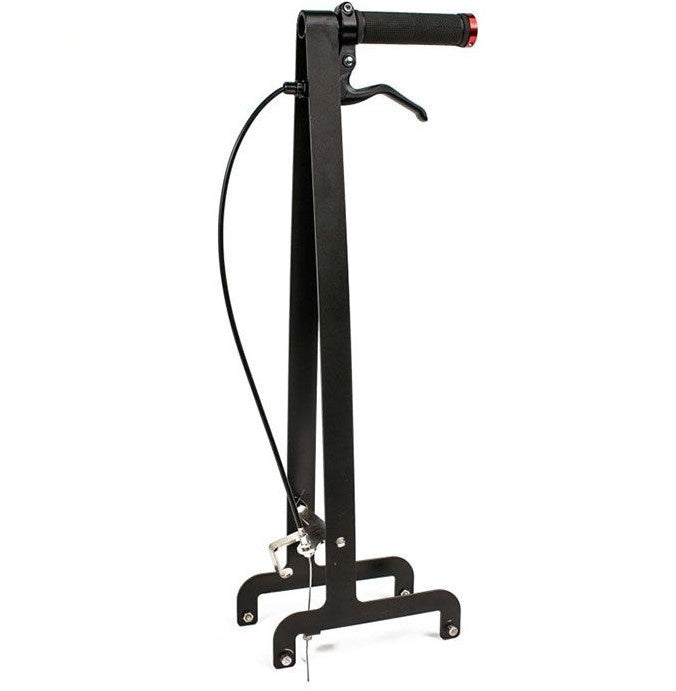

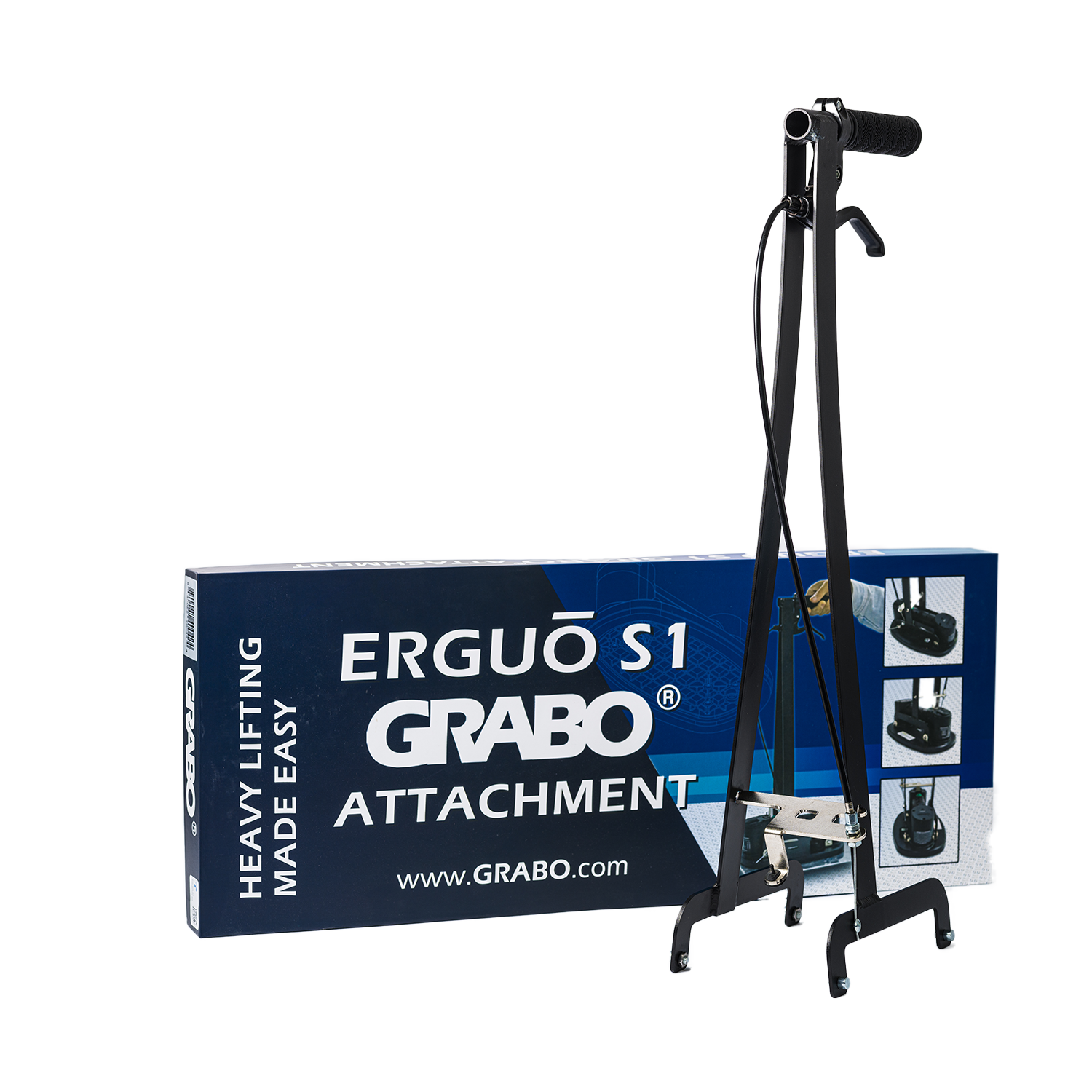

GRABO Erguo S1 handgreep

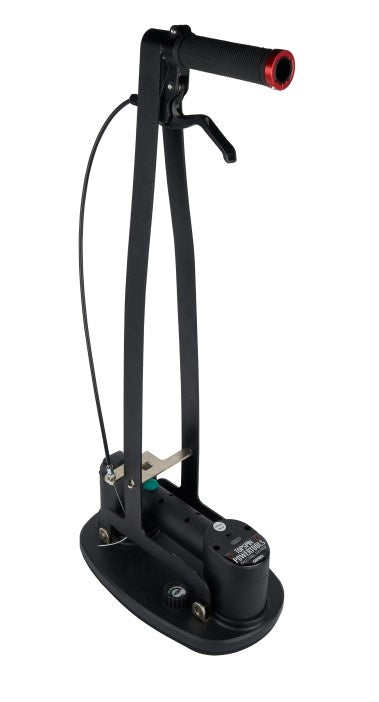

De GRABO Erguo S1 is een ergonomische handgreep en verlengarm voor compatibele GRABO vacuümzuigers. De handgreep wordt op de externe bevestigingspunten van de GRABO gemonteerd en maakt bediening vanaf een grotere werkhoogte mogelijk.

De Erguo S1 is vooral praktisch bij terugkerende werkzaamheden waarbij materialen vanaf vloerniveau of een lage werkhoogte worden opgepakt.

Via de bedieningshendel kan het materiaal na het positioneren worden vrijgegeven zonder opnieuw naar de vacuümzuiger te hoeven reiken.

Compatibiliteit van de Erguo S1

De GRABO Erguo S1 is geschikt voor:

• GRABO Plus;
• GRABO Pro.

Hoe wordt de GRABO Erguo S1 gebruikt?

• Bevestig de GRABO Erguo S1 correct op de GRABO Plus.
• Controleer of de verbinding correct en stevig is aangebracht.
• Plaats de GRABO Plus op het geschikte materiaal.
• Activeer de vacuümheffer voordat het materiaal wordt opgetild.
• Til en verplaats het materiaal naar de gewenste positie.
• Gebruik de bedieningshendel om het materiaal na het positioneren vrij te geven.

Voor wie is deze combideal bedoeld?

Deze combideal is vooral bedoeld voor professionals en ervaren doe-het-zelvers die geschikte materialen moeten tillen, verplaatsen en positioneren en daarbij regelmatig vanaf een lage werkhoogte werken.

De combinatie is onder meer relevant voor:

• tegelzetters;
• installateurs;
• vloerenleggers;
• glaszetters;
• interieurbouwers;
• timmerlieden;
• keuken- en werkbladmonteurs;
• andere vakmensen die regelmatig met een GRABO vacuümheffer werken.

Waarvoor kan de combideal worden gebruikt?

GRABO Plus

• leggen en positioneren van grote keramische tegels;
• plaatsen en verplaatsen van glas;
• hanteren van geschikte werkbladen;
• verplaatsen van houten, metalen en kunststof panelen;
• positioneren van geschikte natuursteen- en bestratingsmaterialen;
• hanteren van geschikt bouw- en plaatmateriaal.

GRABO Erguo S1

De Erguo S1 wordt gebruikt om een compatibele GRABO vanaf een hogere werkpositie te hanteren. Het accessoire is vooral bedoeld voor werkzaamheden waarbij materialen regelmatig vanaf vloerniveau of een lage werkhoogte worden opgepakt.

Gezamenlijk gebruik

De GRABO Plus en Erguo S1 kunnen gezamenlijk worden gebruikt voor het tillen, verplaatsen en positioneren van geschikte materialen terwijl de Erguo S1 als ergonomische verlengarm op de vacuümheffer is gemonteerd.

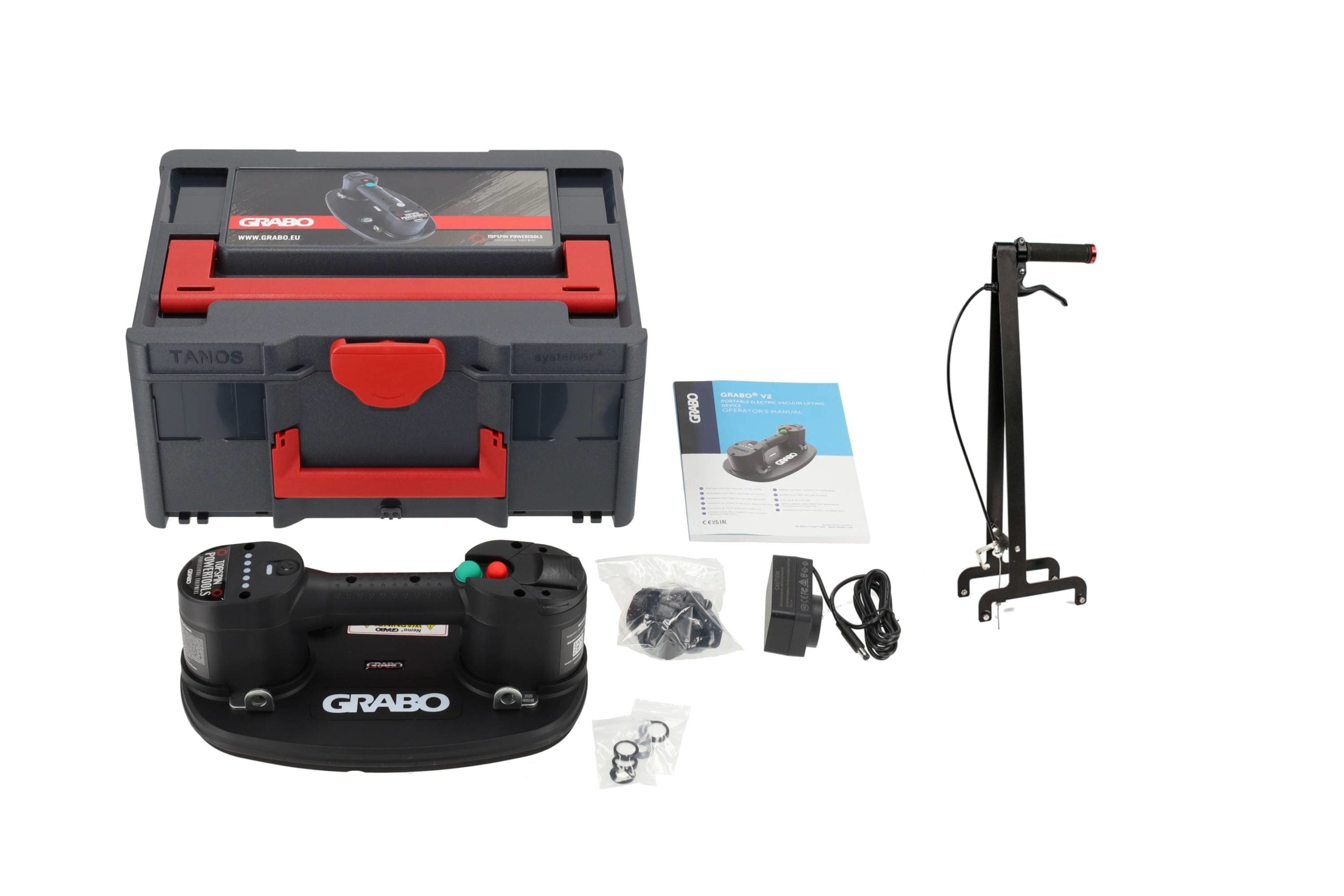

Wat zit er precies in de combideal?

Onderdeel van de combideal

• 1 GRABO Plus elektrische vacuümheffer;
• 1 oplaadbare 14,8V 2600mAh lithium-ionaccu voor de GRABO Plus;
• 1 batterijlader voor de GRABO Plus;
• 1 rubberen foamafdichtingsring voor de GRABO Plus;
• 1 extra filterset voor de GRABO Plus;
• 1 Tanos Systainer III-transportkoffer met GRABO-inlay;
• 1 GRABO Erguo S1 handgreep.

Belangrijke aandachtspunten voor gebruik

GRABO Plus

• Controleer voor iedere tilhandeling het gewicht, het materiaal, de vorm en de conditie van de last.
• Controleer of de rubberen foamafdichtingsring schoon, onbeschadigd en correct geplaatst is.
• Gebruik de vacuümheffer bij voorkeur op droge, schone en stofvrije contactvlakken.
• Controleer voor en tijdens het tillen het vacuümniveau op de analoge manometer.
• Overschrijd de veilige werklast van maximaal 120 kg op niet-poreuze oppervlakken niet.
• Gebruik het apparaat niet voor het tillen of ondersteunen van personen.
• Gebruik de vacuümheffer niet als klim-, hijs- of valbeveiliging.
• Gebruik de vacuümheffer niet op glas dat dunner is dan 6 mm.
• Til en verplaats lasten gelijkmatig en voorkom schokken en plotselinge bewegingen.
• Ga tijdens het tillen niet onder een geheven last staan.
• Gebruik geen beschadigde, gescheurde of sterk versleten foamafdichtingsring.
• Gebruik de GRABO Plus niet met een vrijwel lege accu.

GRABO Erguo S1

• Controleer vóór ieder gebruik of de Erguo S1 correct en stevig aan de GRABO Plus is bevestigd.
• Gebruik alleen een GRABO vacuümheffer die geschikt is voor het materiaal en oppervlak waarmee wordt gewerkt.
• Activeer de vacuümheffer voordat het materiaal wordt opgetild.

Onderhoud van de GRABO Plus

Controleer het filter en de rubberen foamafdichtingsring regelmatig. Vuil, stof, slijtage en beschadigingen kunnen de vacuümopbouw verminderen.

Reinig een vervuild filter uitsluitend met droge perslucht. Gebruik geen water. Vervang het filter wanneer het sterk vervuild, verkleurd, hard, beschadigd of gescheurd is.

Vervang de rubberen foamafdichtingsring wanneer deze beschadigd is of wanneer de vacuümheffer het benodigde vacuüm niet voldoende kan vasthouden. Bescherm de foamafdichtingsring tijdens opslag tegen scherpe voorwerpen en blijvende vervorming.
