GRABO Pro vacuümheffer in Koffer + GRABO Hefoog V-120

GRABO Pro vacuümheffer in Koffer + GRABO Hefoog V-120

Deze combideal bestaat uit de GRABO Pro in koffer en het GRABO Hefoog V-120. De Pro-Lifter 20 is een elektrische vacuümheffer voor het tillen, verplaatsen en positioneren van niet-poreuze materialen. Het GRABO Hefoog V-120 kan op de compatibele GRABO Pro worden gemonteerd en maakt koppeling aan een geschikte kraan, graafmachine of vorkheftruck mogelijk.

De combinatie is vooral bedoeld voor professionals die zware of moeilijk hanteerbare materialen zowel handmatig als met een extern hijsmiddel willen verplaatsen.

Wat is deze combideal?

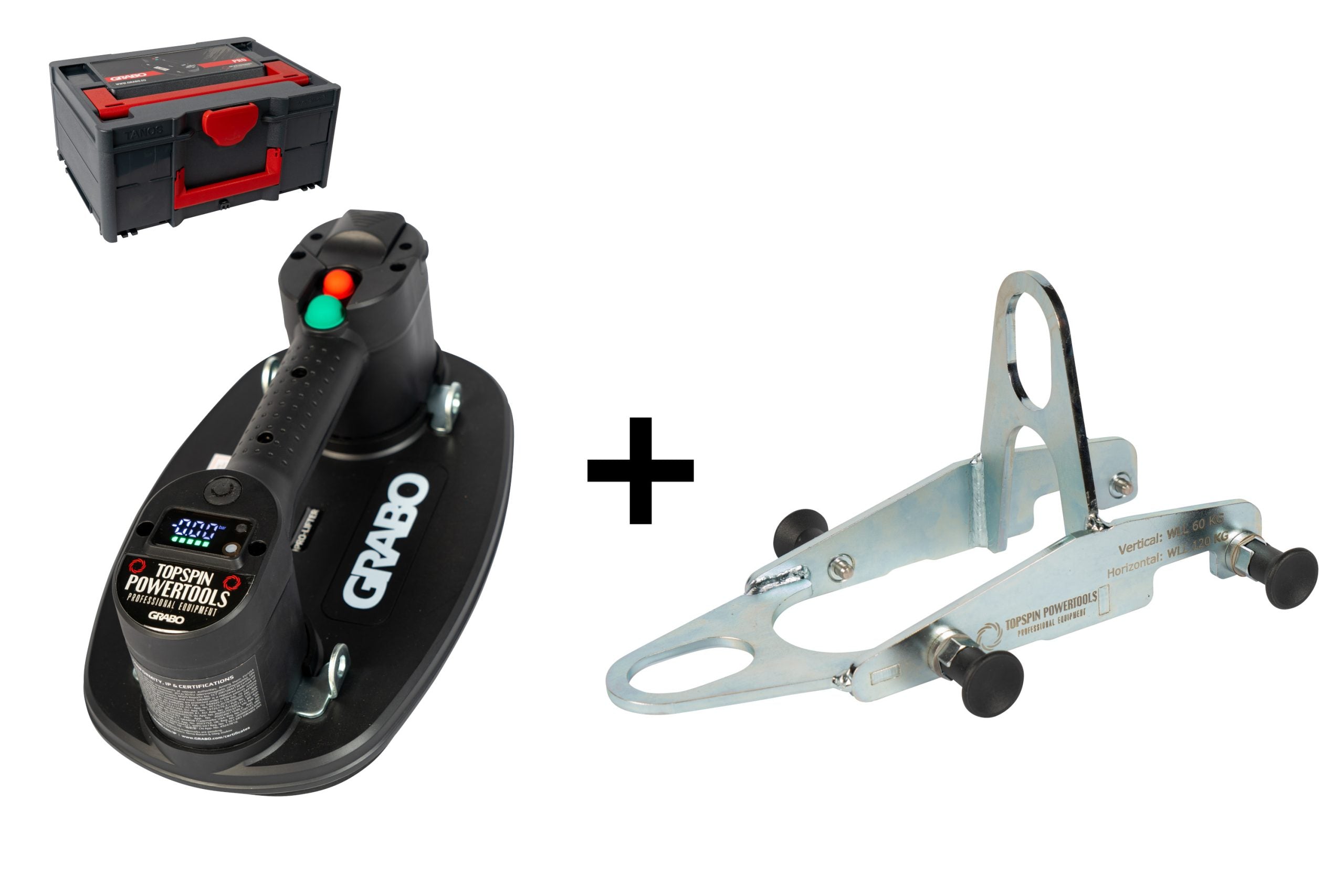

Deze GRABO combideal bestaat uit twee artikelen: de GRABO Pro-Lifter 20 in koffer en het GRABO Hefoog V-120.

De GRABO Pro gebruikt een elektrische vacuümpomp om geschikte materialen op te pakken, te verplaatsen en nauwkeurig te positioneren. Het GRABO Hefoog V-120 vormt een verbinding tussen de compatibele vacuümheffer en een geschikt hijsmiddel.

GRABO Pro in koffer

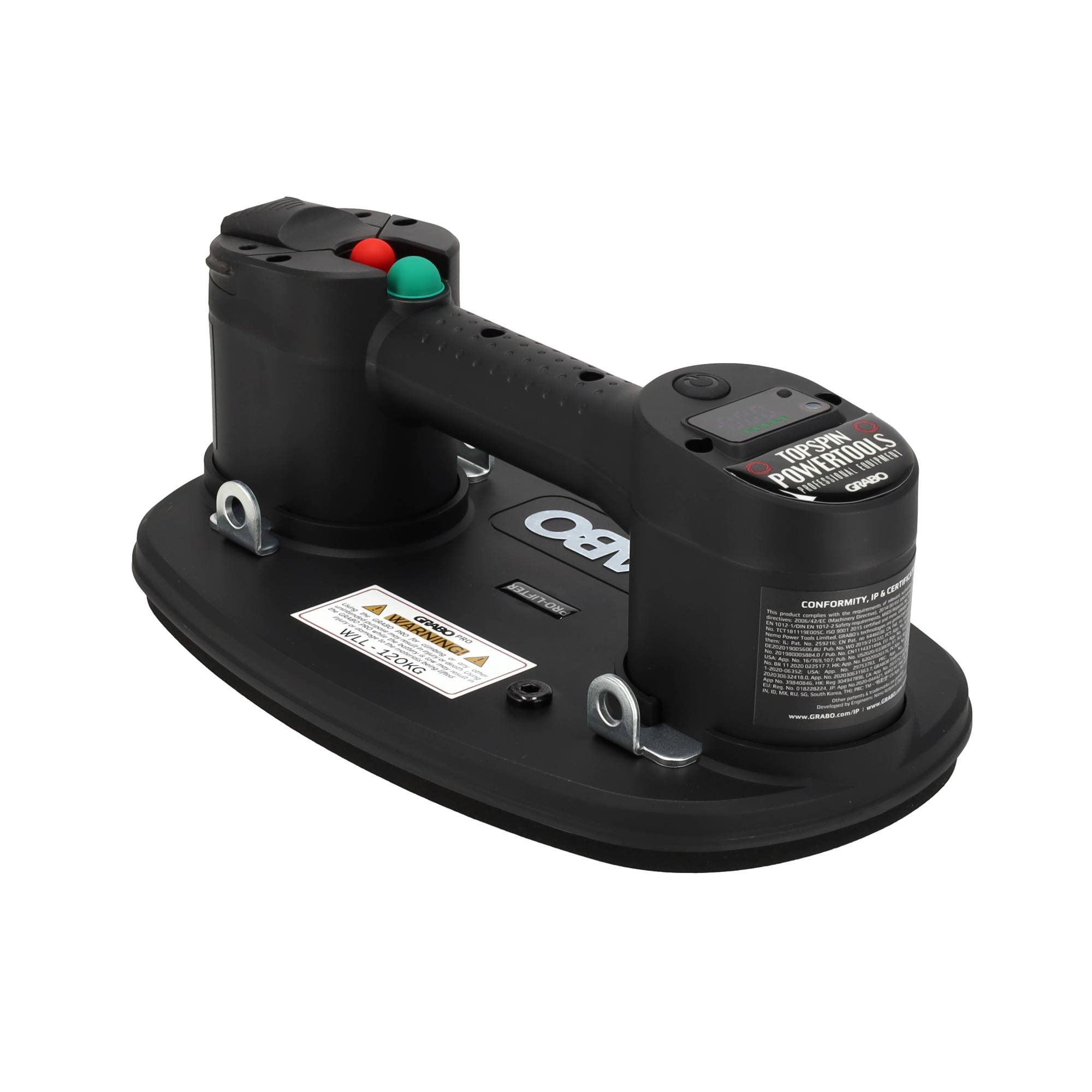

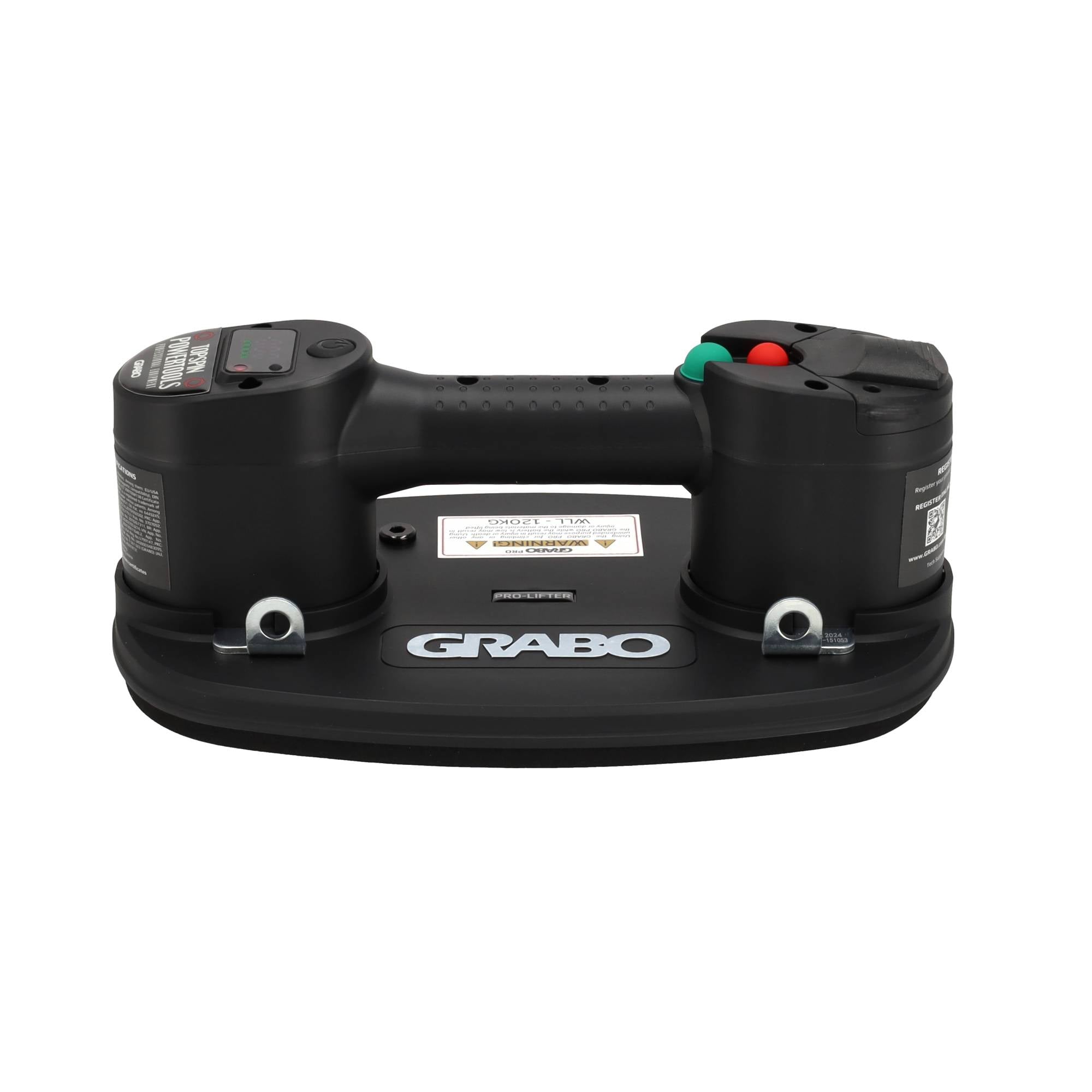

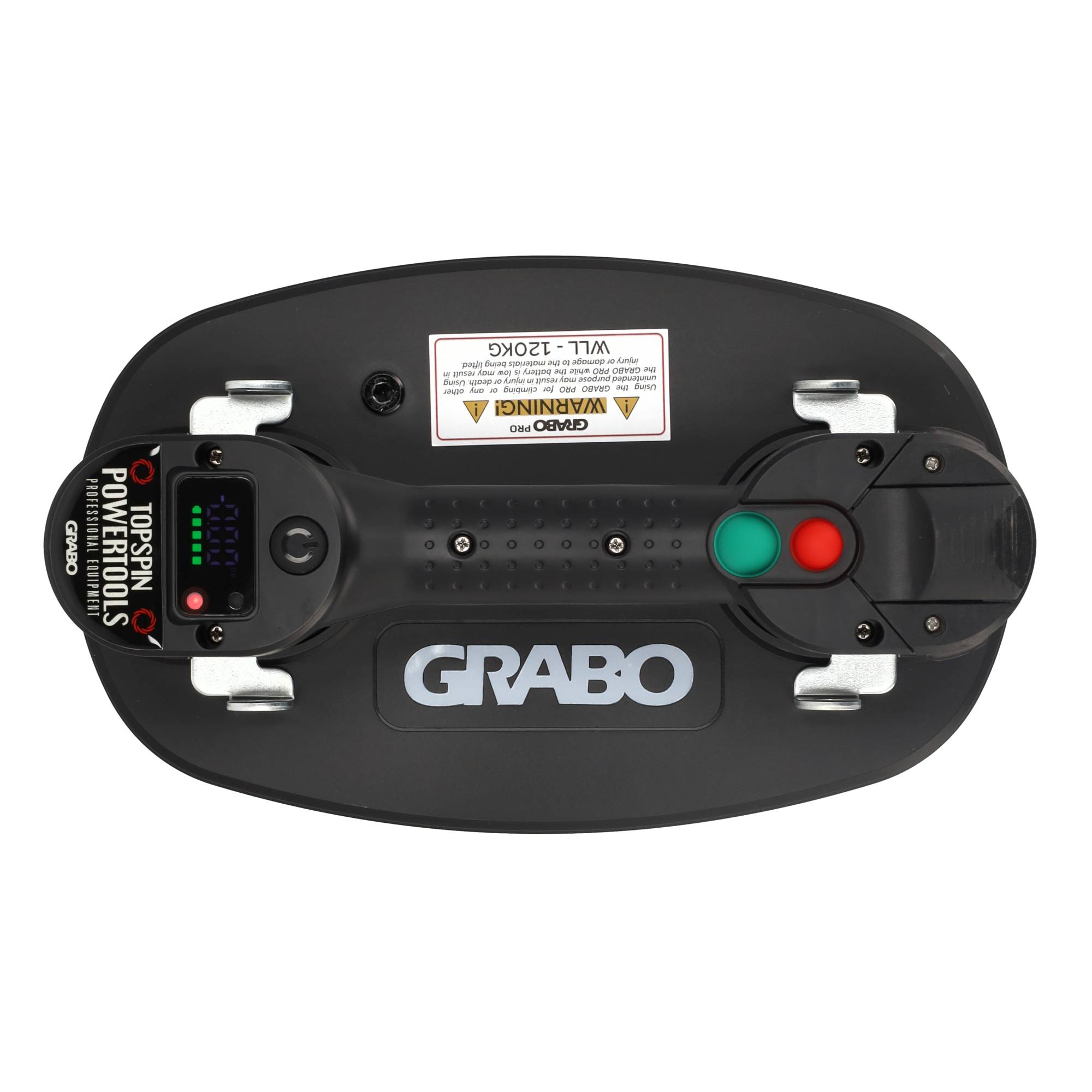

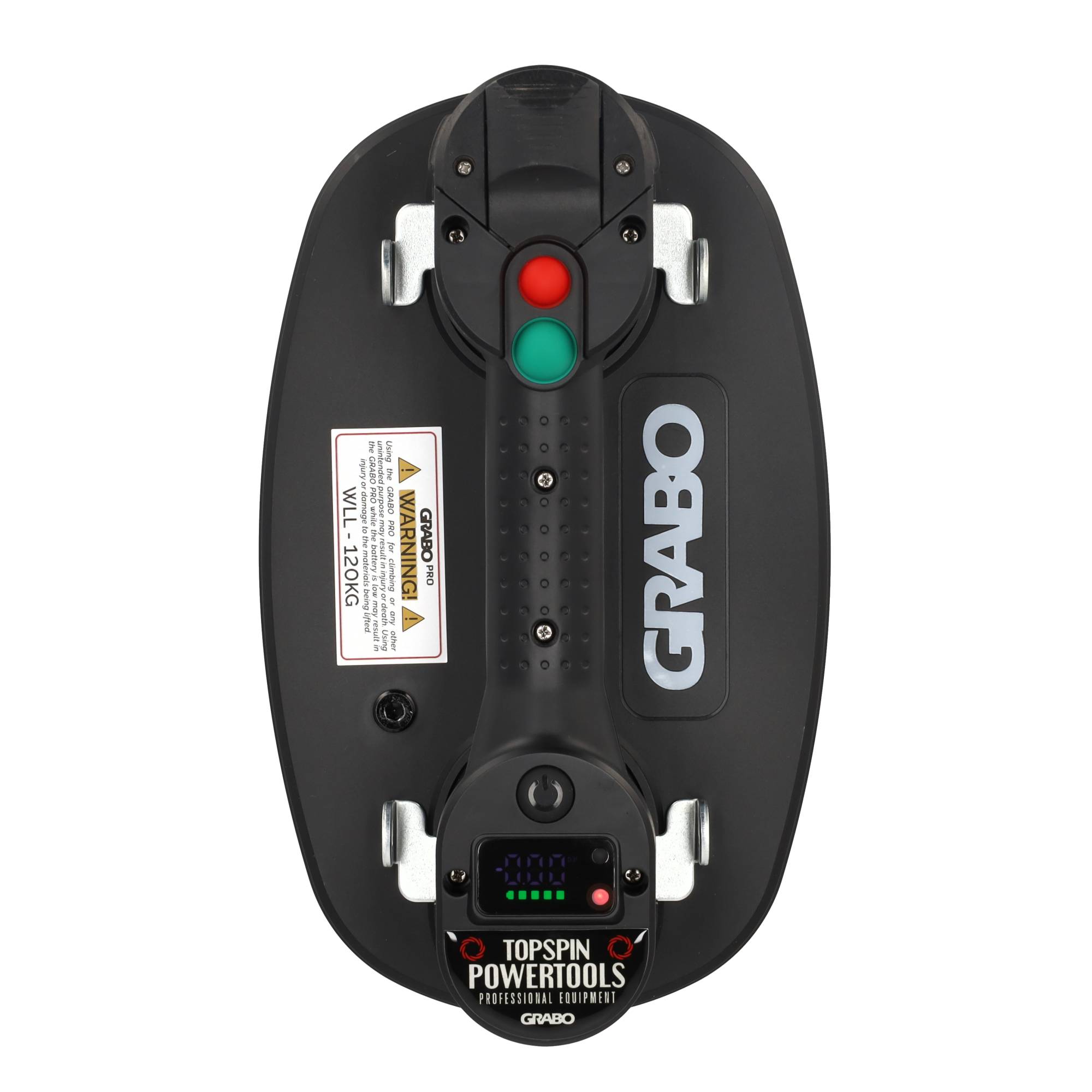

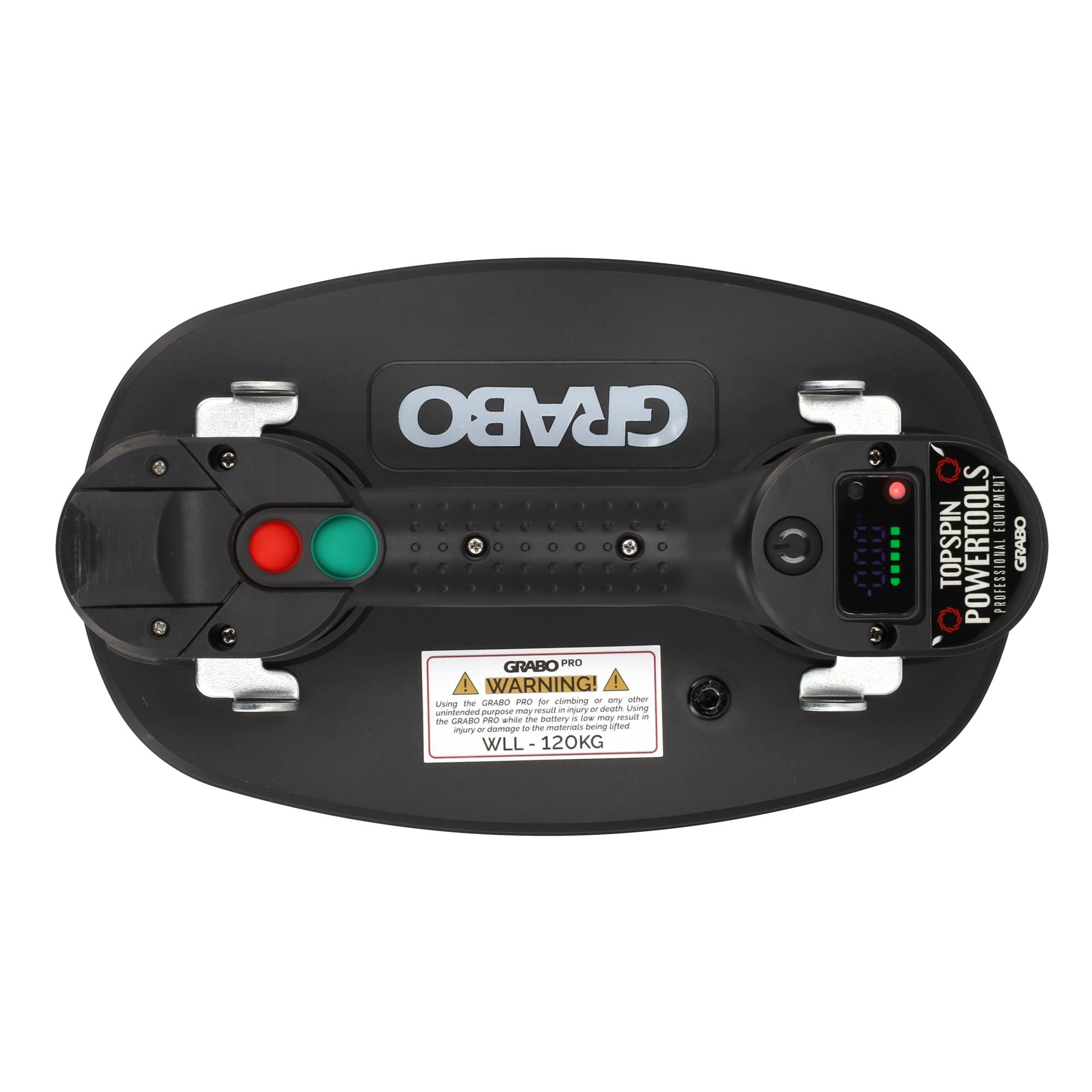

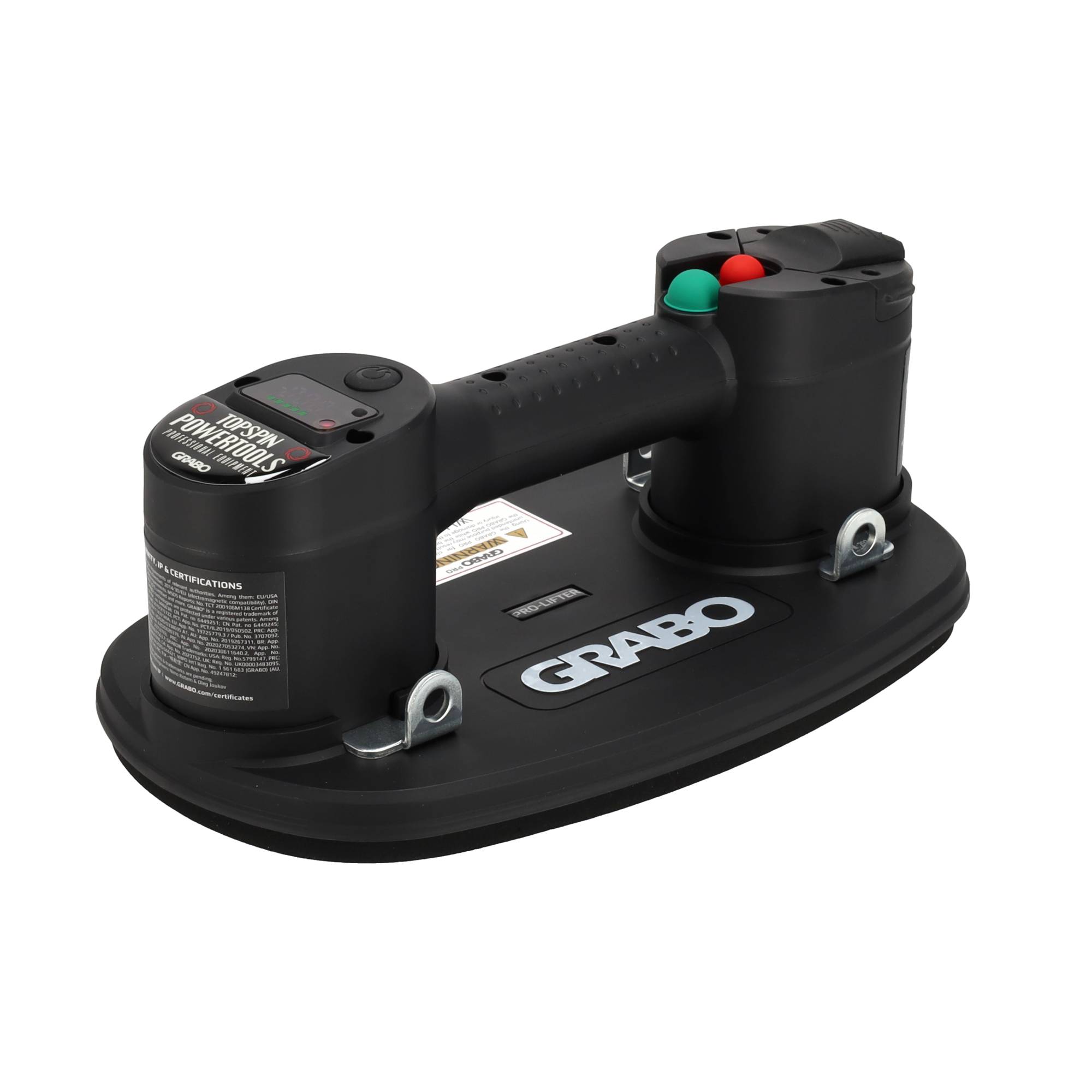

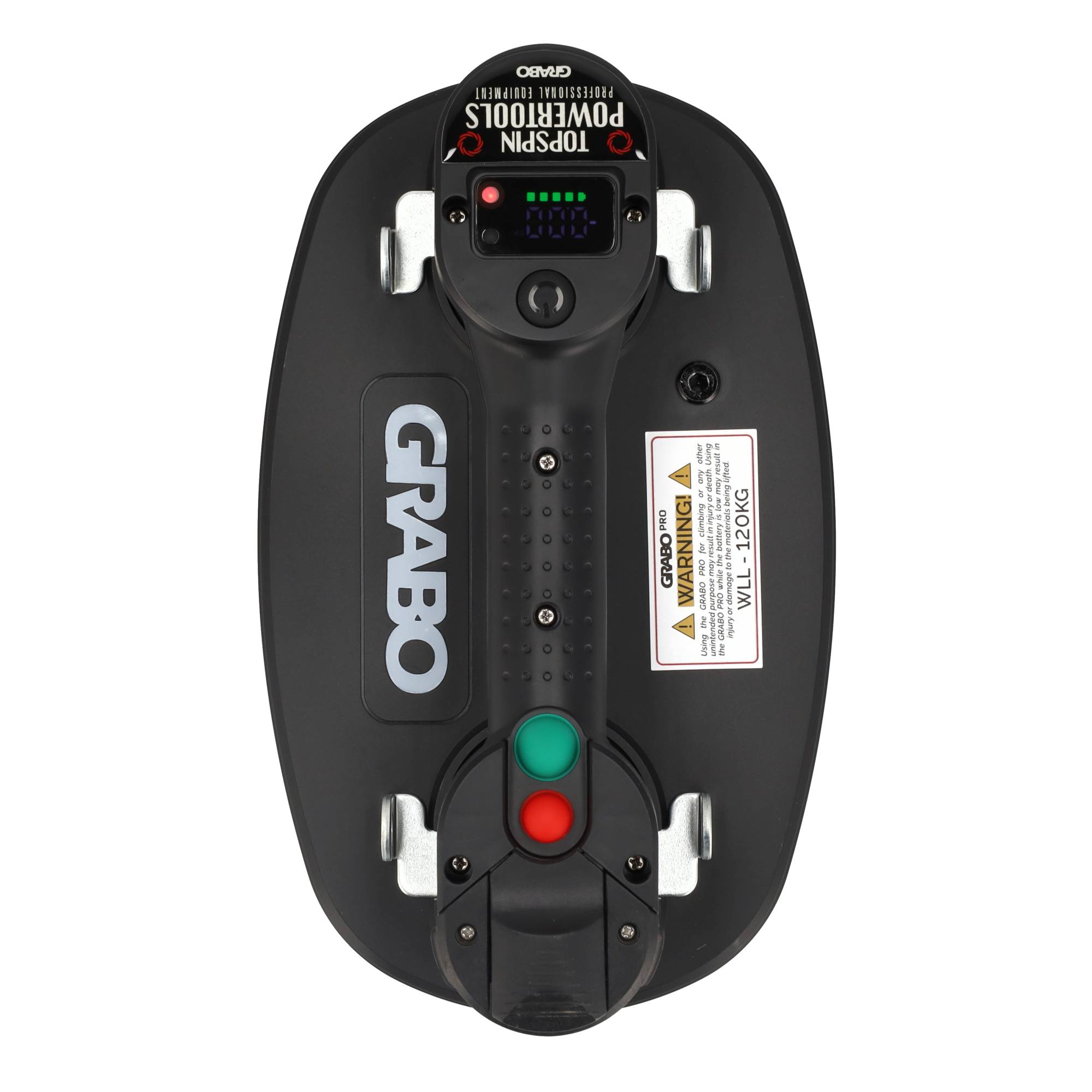

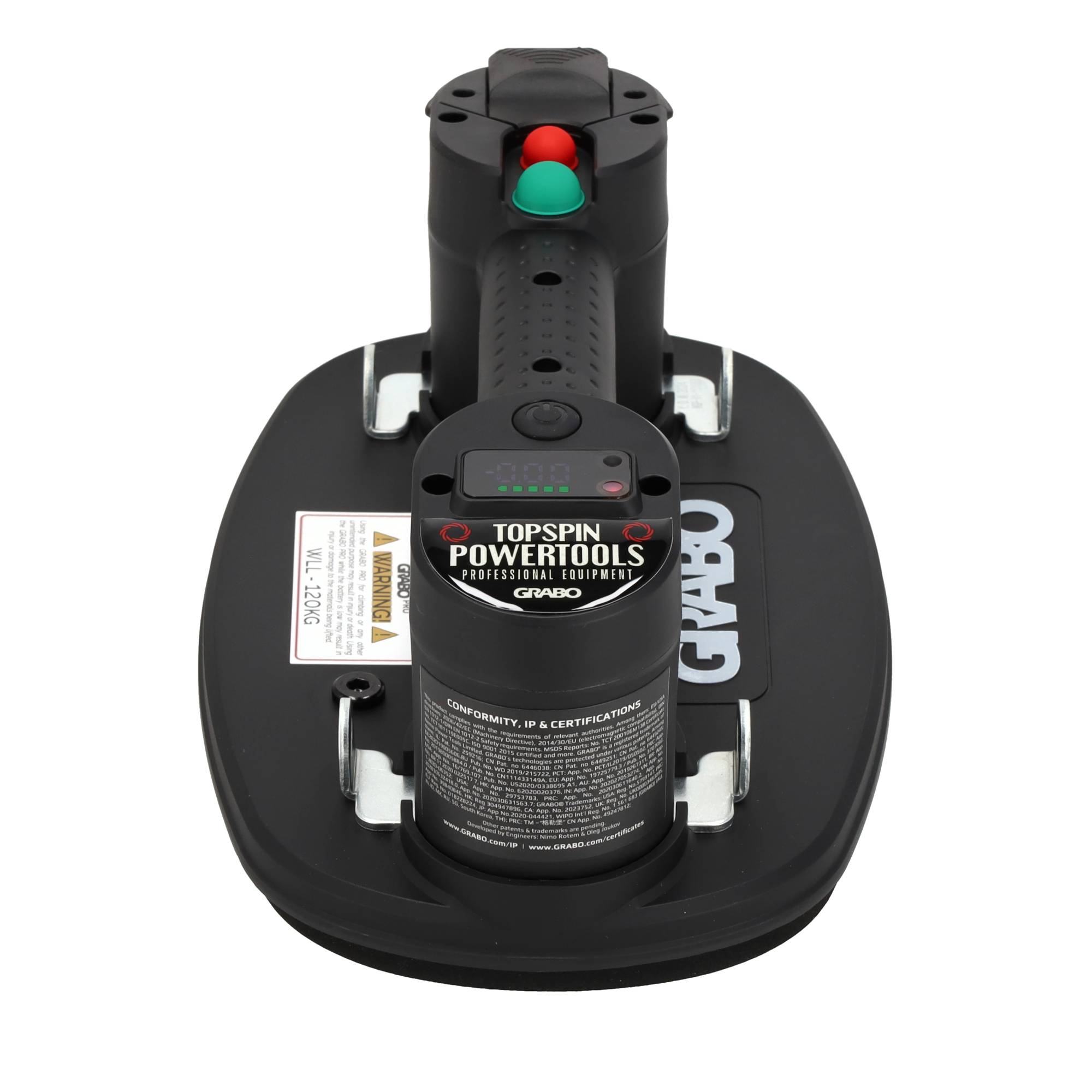

De GRABO Pro is een draagbare elektrische vacuümheffer voor het hanteren van grote, zware of moeilijk vast te pakken materialen. De geïntegreerde elektrische vacuümpomp bouwt vacuüm op tussen de afdichtingsring en een geschikt niet-poreus oppervlak.

De GRABO Pro heeft een maximaal hefvermogen van 120 kg op geschikte niet-poreuze oppervlakken. Het werkelijke hefvermogen is afhankelijk van het materiaal, de draagrichting en de omstandigheden waarin de vacuümheffer wordt gebruikt.

Automatische vacuümbewaking

De Pro-Lifter 20 is voorzien van een druksensor die het vacuümniveau tijdens het gebruik continu bewaakt. Wanneer het veilige en maximale vacuümniveau is bereikt, wordt de pomp automatisch uitgeschakeld. Als het vacuümniveau daarna afneemt, schakelt de pomp opnieuw in totdat het gewenste vacuümniveau is hersteld.

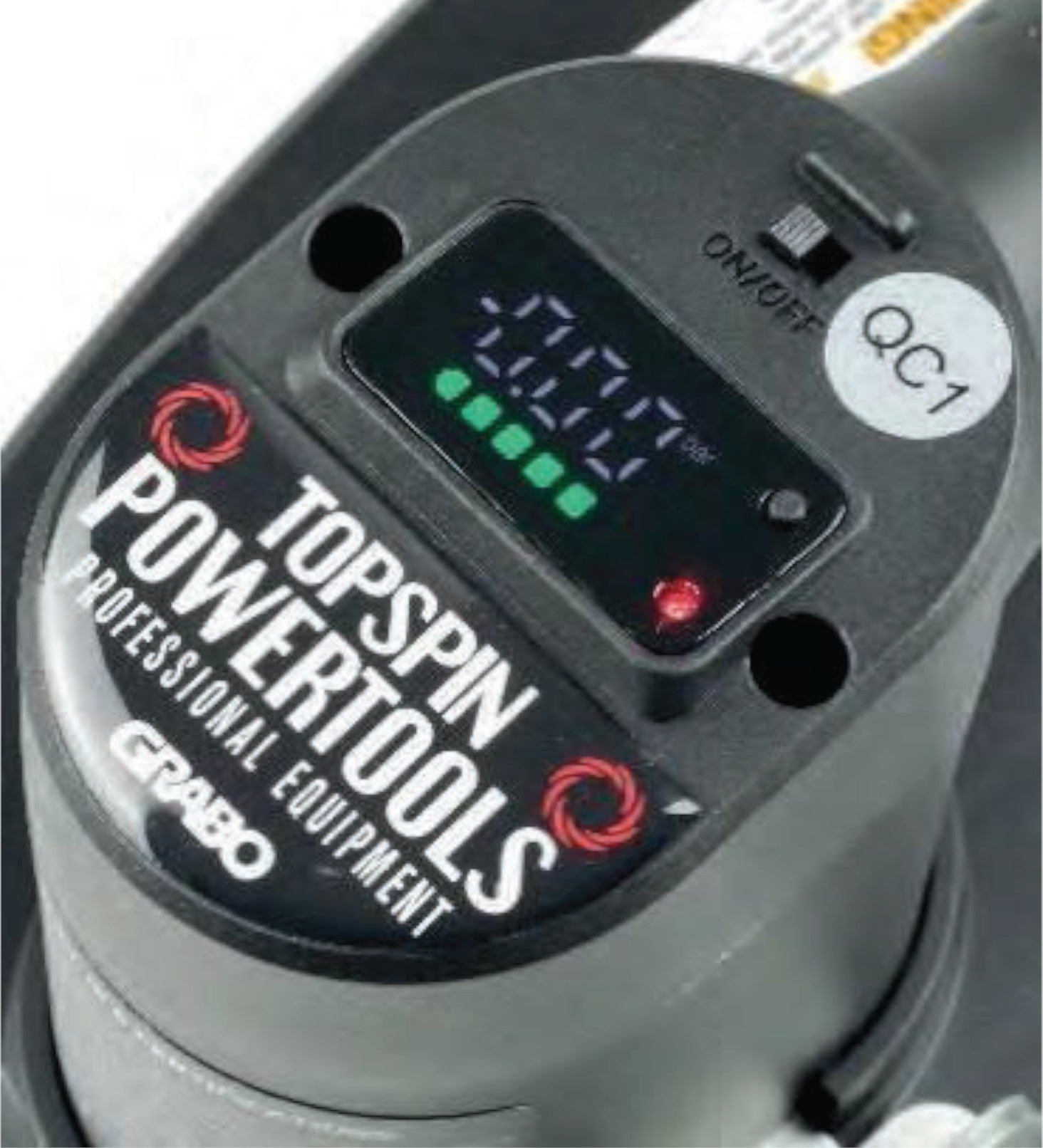

Het digitale display toont het actuele vacuümniveau en de batterijstatus.

Geschikte materialen voor de GRABO Pro-Lifter 20

De GRABO Pro-Lifter 20 kan worden gebruikt op niet-poreuze oppervlakken die voldoende luchtdicht zijn.

• keramische tegels;
• glas met een minimale dikte van 6 mm;
• metaal;
• kunststof;
• geschikte houten oppervlakken;
• leisteen;
• natuursteen;
• voldoende luchtdichte gipsplaat.

De maximale opgegeven oppervlakteoneffenheid bedraagt minder dan 3 mm. De kromming van het oppervlak moet minder dan 5 graden bedragen.

Accu en gebruiksduur

De GRABO Pro-Lifter 20 werkt met een uitneembare 14,8V 2600mAh lithium-ionaccu. De opgegeven laadtijd bedraagt circa twee uur. Een volledig opgeladen accu biedt maximaal 1,5 uur onafgebroken gebruik.

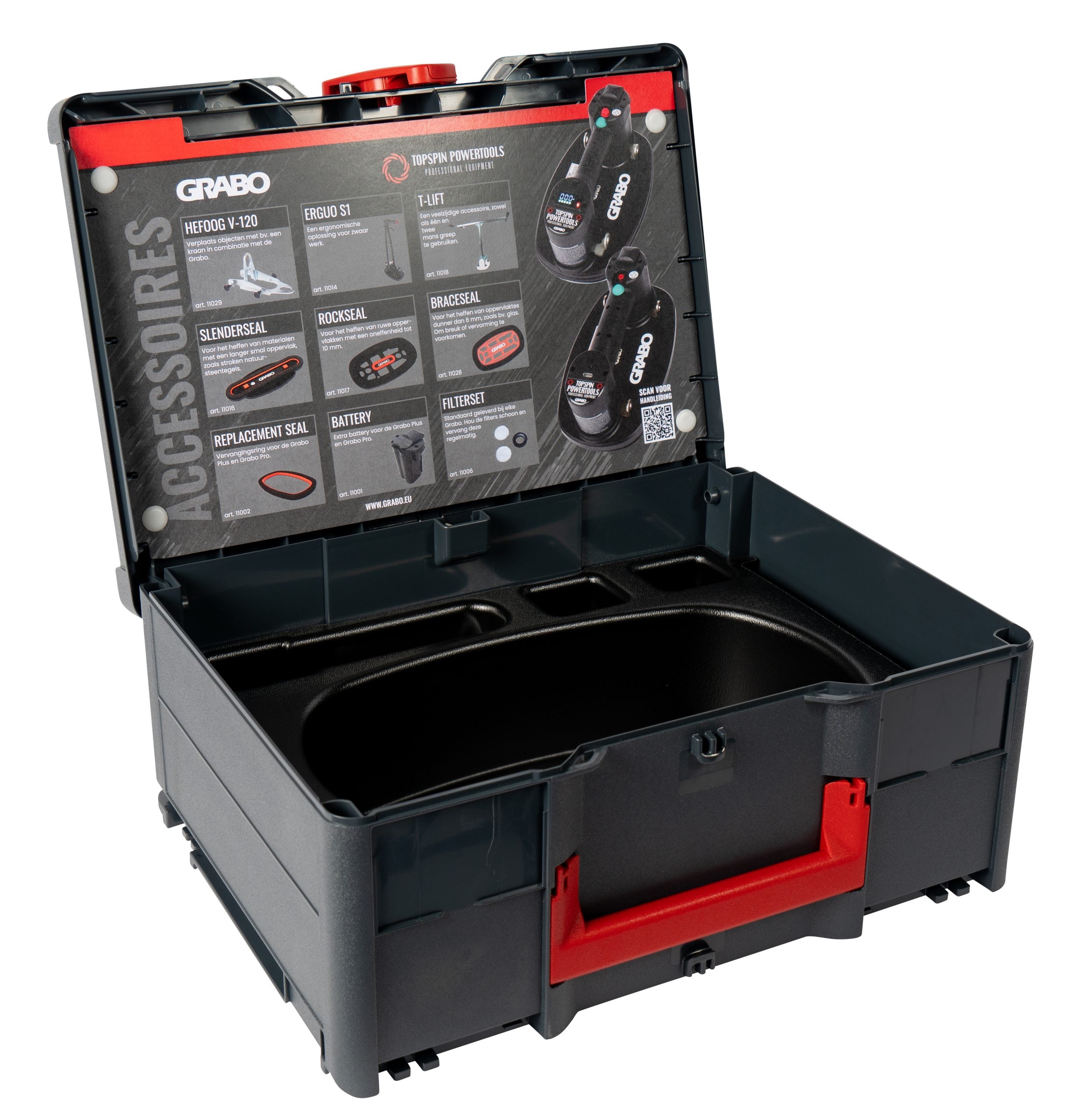

Tanos Systainer III met GRABO-inlay

De GRABO Pro-Lifter 20 wordt geleverd in een Tanos Systainer III transportkoffer. De productspecifieke GRABO-inlay heeft vaste opbergplaatsen voor de vacuümheffer, maximaal twee geschikte accu's en de batterijlader.

De set wordt standaard met één accu geleverd. De tweede accupositie kan worden gebruikt voor een afzonderlijk verkrijgbare compatibele reserveaccu.

GRABO Hefoog V-120

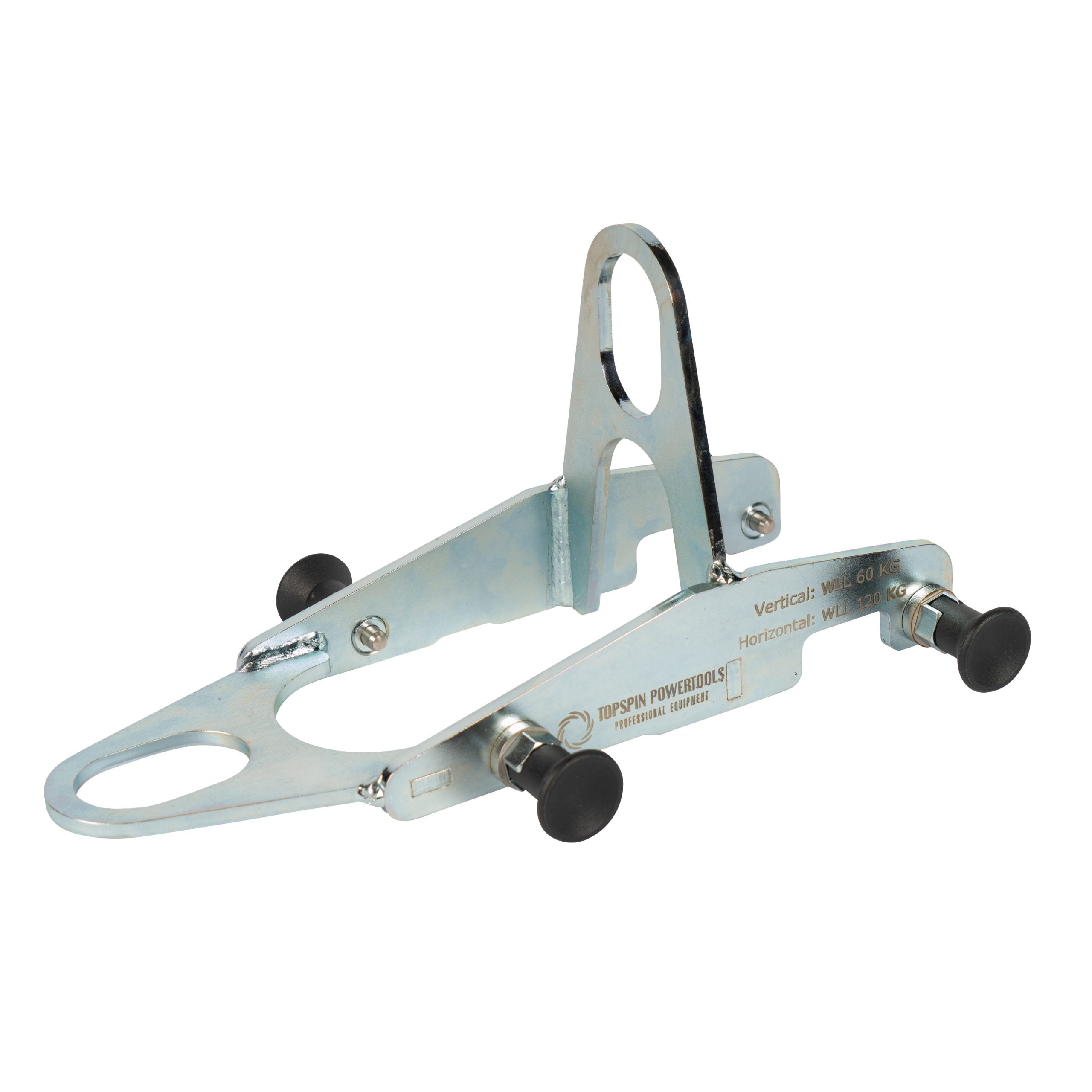

Het GRABO Hefoog V-120 is een hefhulpmiddel die een verbinding vormt tussen een compatibele GRABO-vacuümheffer en een geschikt extern hijsmiddel.

Het hefoog wordt rondom de vier metalen bevestigingspunten van de GRABO gemonteerd. Hiervoor worden vier veerbouten en vulringen gebruikt.

Horizontaal en verticaal heffen

Het GRABO Hefoog V-120 heeft een maximale opgegeven hefcapaciteit van 120 kg bij horizontaal heffen en 60 kg bij verticaal heffen.

Te koppelen aan verschillende hijsmiddelen

Het GRABO Hefoog V-120 kan worden gebruikt om een compatibele GRABO te koppelen aan:

• een kraan;
• een graafmachine;
• een vorkheftruck.

Hierdoor kan het hefoog onder andere worden ingezet bij bouw-, renovatie-, montage- en transportwerkzaamheden.

Eenvoudige montage zonder gereedschap

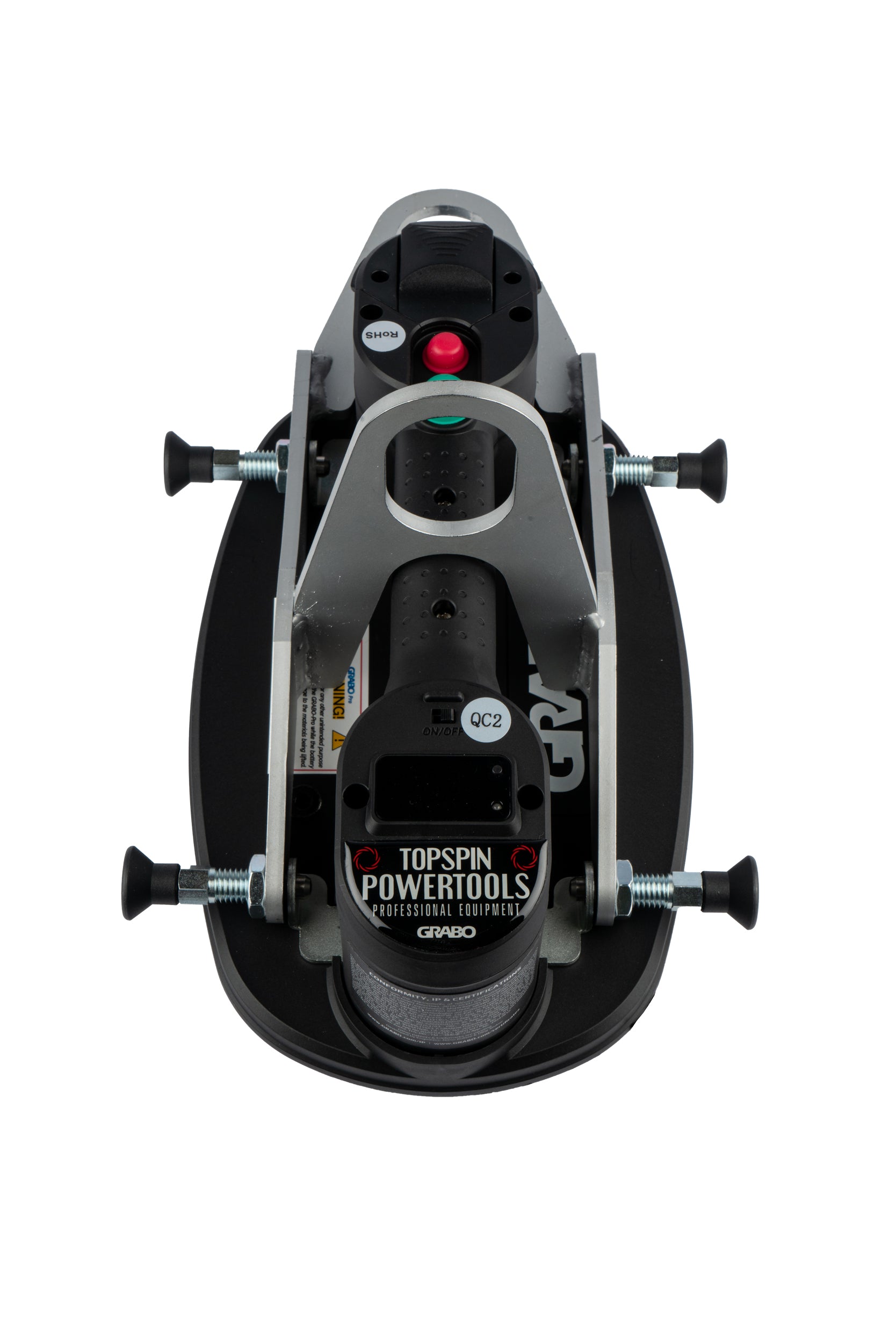

Het Hefoog V-120 wordt met vier veerbouten en vulringen op de vier metalen bevestigingspunten van de GRABO gemonteerd. Controleer voor ieder gebruik of alle veerbouten correct zijn geplaatst en volledig zijn vergrendeld.

Voor wie is deze combideal bedoeld?

Deze combideal is bedoeld voor professionals die zware of moeilijk hanteerbare geschikte materialen tillen, positioneren en verplaatsen.

De combinatie kan onder andere relevant zijn voor:

• bouwbedrijven;
• montagebedrijven;
• renovatiespecialisten;
• tegelzetters;
• glaszetters;
• vloerenleggers;
• interieurbouwers;
• timmerlieden;
• installateurs;
• andere vakmensen die met geschikte hijsmiddelen werken.

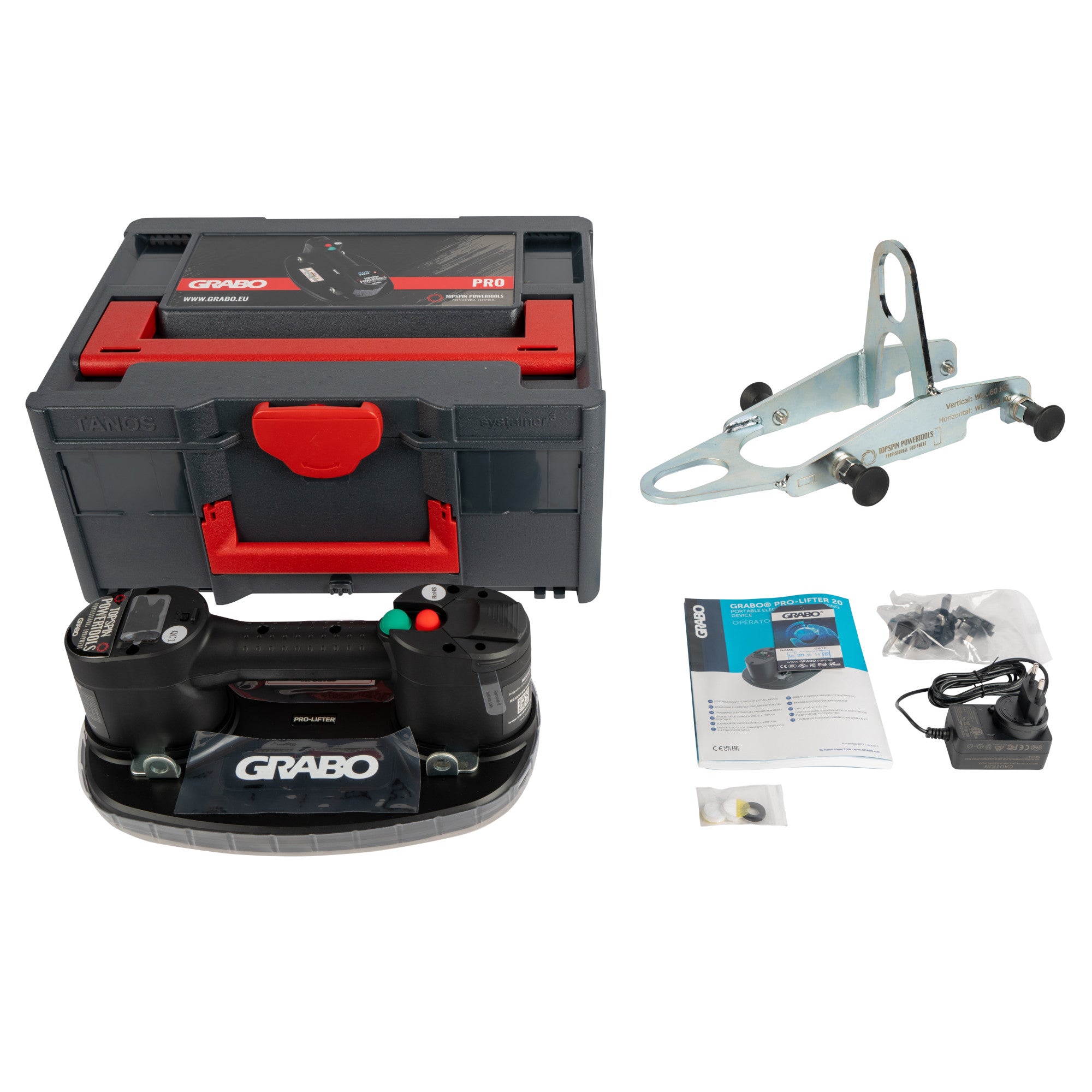

Wat zit er in de combideal?

Onderdeel van de combideal

• 1 GRABO Pro-Lifter 20 in koffer;
• 1 GRABO Hefoog V-120.

Standaard inhoud GRABO Pro-Lifter 20 in koffer

• 1 GRABO Pro-Lifter 20 vacuümheffer;
• 1 oplaadbare 14,8V 2600mAh lithium-ionaccu;
• 1 batterijlader;
• 1 rubberen foamafdichtingsring;
• 1 extra filterset;
• 1 Tanos Systainer III transportkoffer;
• 1 productspecifieke GRABO-inlay;
• 1 bedieningshandleiding.

GRABO Hefoog V-120

Voor de montage van het Hefoog V-120 worden vier veerbouten en vulringen meegeleverd.

Belangrijke aandachtspunten voor veilig gebruik

GRABO Pro-Lifter 20

• Controleer vóór iedere tilhandeling het gewicht, materiaal en de conditie van de last.
• Controleer of het oppervlak droog, schoon, stabiel en voldoende luchtdicht is.
• Controleer tijdens het tillen het vacuümniveau op het digitale display.
• Overschrijd de opgegeven veilige werklast van 120 kg niet.
• Beoordeel de veilige werklast opnieuw wanneer een accessoire of extern hulpstuk wordt gebruikt.
• Gebruik de vacuümheffer niet voor het tillen of ondersteunen van personen.
• Gebruik het apparaat niet als klim-, anker- of valbeveiliging.
• Gebruik de vacuümheffer niet met een vrijwel lege accu.
• Gebruik het apparaat niet op oppervlakken waarop zichtbaar water staat.
• Voorkom schokken, slingeren en plotselinge bewegingen.
• Gebruik geen beschadigde of sterk versleten foamafdichtingsring.
• Gebruik de vacuümheffer niet op glas dat dunner is dan 6 mm.
• Houd personen en lichaamsdelen uit de zone onder een geheven last.

GRABO Hefoog V-120

• Ga nooit onder een geheven last staan.
• Laat andere personen niet onder of direct naast een geheven last staan.
• Gebruik het hefoog niet voor het heffen, dragen of ondersteunen van personen.
• Overschrijd de maximale hefcapaciteit van 120 kg bij horizontaal heffen niet.
• Overschrijd de maximale hefcapaciteit van 60 kg bij verticaal heffen niet.
• Controleer vóór ieder gebruik het hefoog, de veerbouten en de bevestigingspunten op beschadigingen.
• Controleer of alle veerbouten correct zijn geplaatst en volledig zijn vergrendeld.
• Controleer of de GRABO en de afdichtingsring geschikt zijn voor de last en ondergrond.
• Voorkom schokken, plotselinge bewegingen en zijwaartse belasting tijdens het heffen.
• Gebruik het hefoog uitsluitend met compatibele GRABO-modellen.
