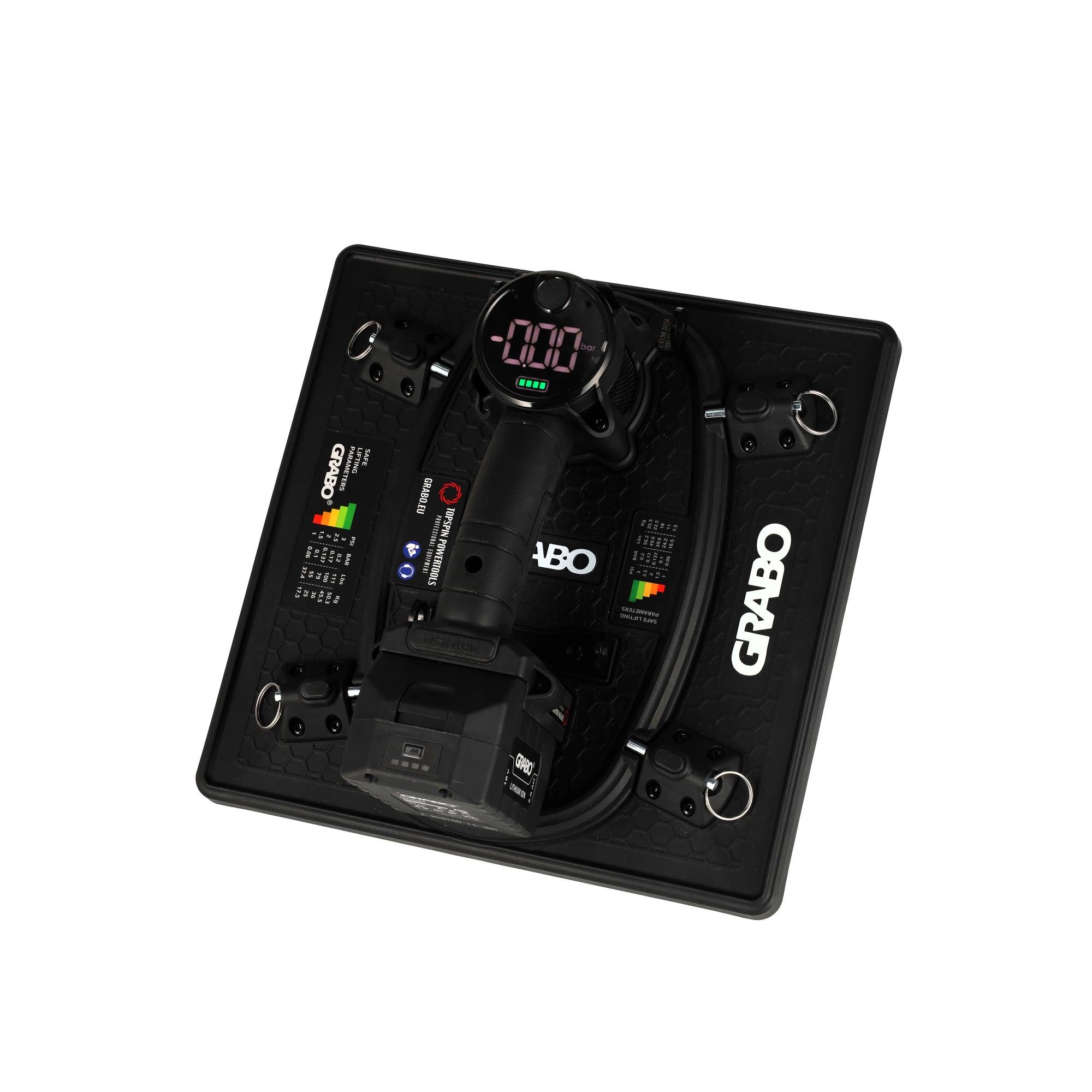

GRABO High Flow vacuümheffer + Aanzuigblad & Afdichtingsring 400x400 mm

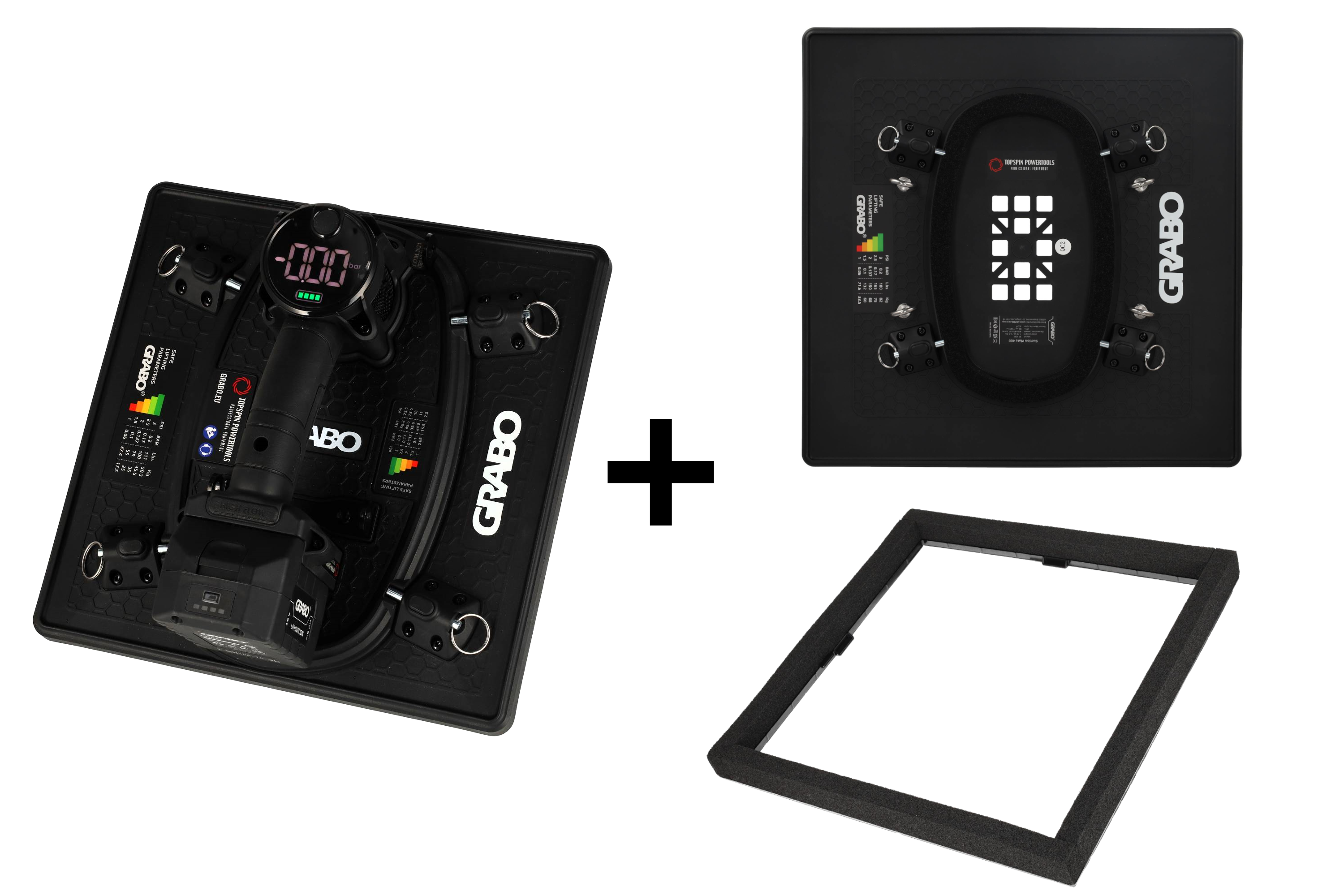

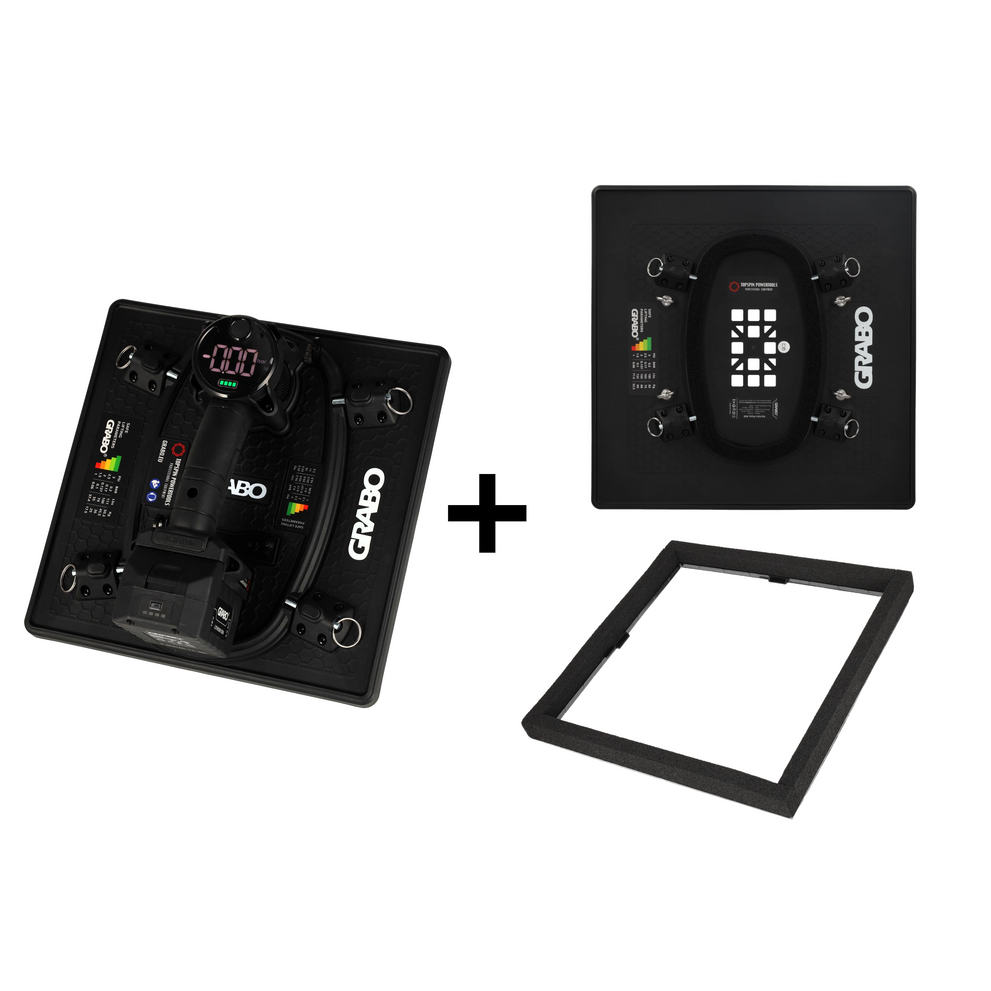

Deze combideal bestaat uit de GRABO High Flow vacuümheffer, het GRABO High Flow 400×400 mm aanzuigblad en de bijpassende 400×400 mm foam afdichtingsring. De combinatie is bedoeld voor het tillen, verplaatsen en positioneren van grotere, zware en poreuze materialen zoals betontegels, klinkers, beton, onbehandeld steen en onbehandeld hout.
De GRABO High Flow verplaatst tot 1500 liter lucht per minuut en kan daardoor luchtverlies via poreuze oppervlakken continu compenseren en heffen. Met het grotere 400×400 mm aanzuigblad kan onder geschikte omstandigheden een hefvermogen tot circa 80 kg worden bereikt.
Waarom kiezen voor deze GRABO High Flow combideal?
- 1500 liter lucht per minuut: de hoge luchtverplaatsing ondersteunt het opbouwen en behouden van vacuüm op poreuze materialen.
- Inclusief 300×300 én 400×400 mm aanzuigblad: kies het aanzuigoppervlak dat bij het materiaal en de toepassing past.
- Tot circa 80 kg hefvermogen: het 400×400 mm aanzuigblad biedt onder geschikte omstandigheden een maximaal hefvermogen tot circa 80 kg.
- Geschikt voor poreuze materialen: onder andere poreuze betontegels, klinkers, ruw beton, onbehandeld natuursteen en onbehandeld hout.
- Realtime drukcontrole: het digitale display toont tijdens het gebruik de actuele vacuümdruk in PSI of BAR.
- T-handgreep met bedrade afstandsbediening: maakt bediening vanaf de handgreep mogelijk en ondersteunt een praktischere werkhouding bij onder andere bestratingswerkzaamheden.
- Quick-lockbevestiging: het 400×400 mm aanzuigblad kan snel worden gemonteerd en vervangen.
- Draadloos werken op accu: de GRABO High Flow werkt op een verwisselbare GRABO 18V accu en biedt tot circa 30 minuten continu gebruik per volledig geladen accu.

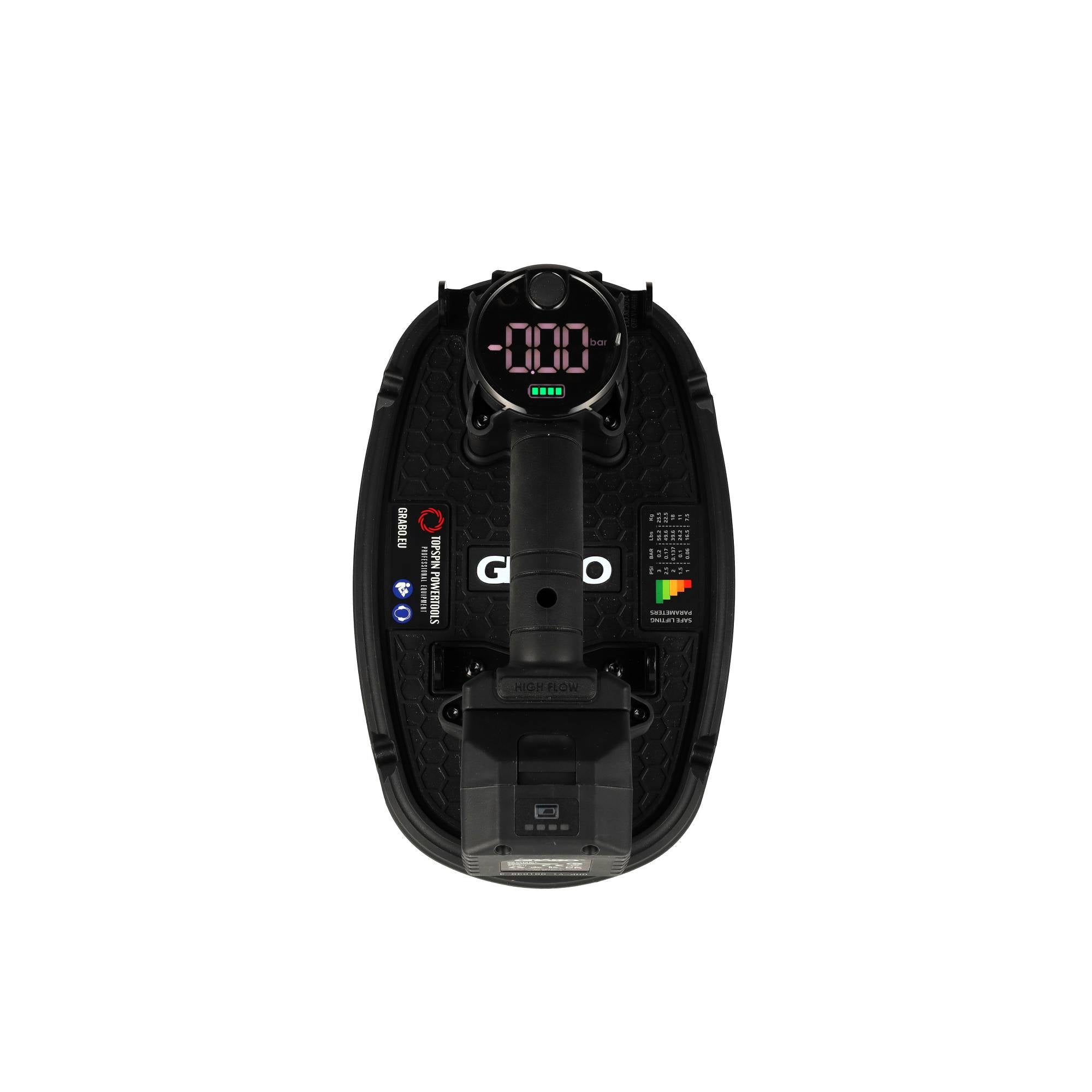

Wat is de GRABO High Flow vacuümheffer?
De GRABO High Flow is een draadloze elektrische vacuümheffer die specifiek is ontwikkeld voor materialen met een poreus oppervlak. Waar andere GRABO-modellen door luchtverlies op zeer poreuze materialen geen vacuüm kunnen opbouwen, verplaatst de GRABO High Flow continu grote hoeveelheden lucht.
Hierdoor kan de GRABO vacuümheffer worden gebruikt voor materialen waarop traditionele vacuümheffers geen vacuüm kunnen behouden. De machine is in het bijzonder geschikt voor stratenmakers, hoveniers en andere professionals die regelmatig zware poreuze materialen moeten hanteren.
Geschikte materialen en toepassingen
De GRABO High Flow is ontwikkeld voor het optillen, verplaatsen en nauwkeurig positioneren van zware poreuze bouw-, tuin- en bestratingsmaterialen.
- Poreuze betontegels
- Klinkers
- Bestratingsmateriaal
- Ruw beton
- Onbehandeld natuursteen
- Ruw leisteen
- Ruw baksteen
- Ruw en onbehandeld hout
- Multiplex
- OSB
- Gipsplaat
- Grote poreuze platen en slabs
- Zware steenblokken
Het daadwerkelijk bereikbare vacuümniveau en hefvermogen zijn afhankelijk van onder andere het materiaal, de porositeit van het oppervlak, het gebruikte aanzuigblad, de staat van de afdichting, temperatuur en luchtdruk. Voor de beste werking moeten de contactvlakken zo droog en stofvrij mogelijk zijn.

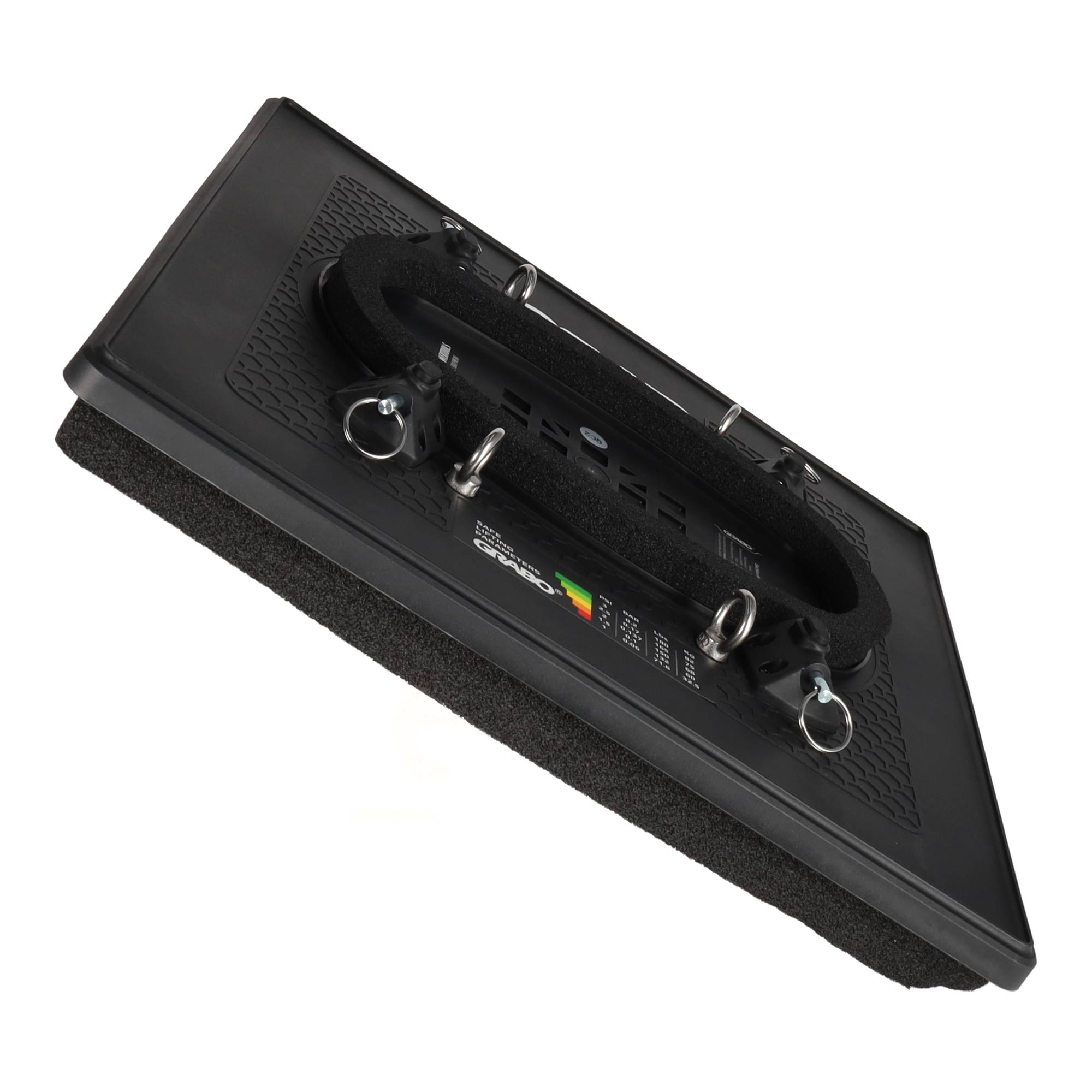

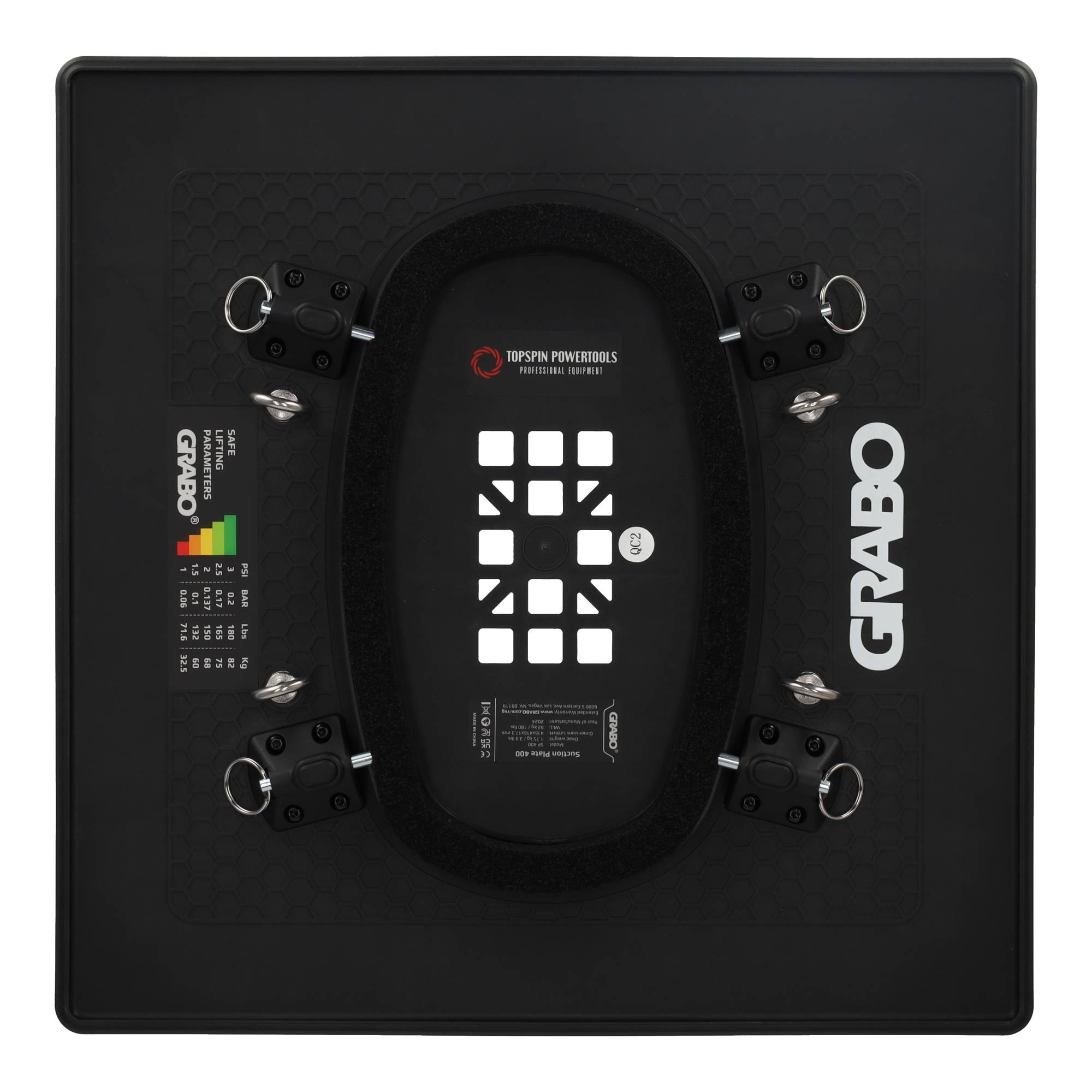

300×300 mm en 400×400 mm aanzuigblad

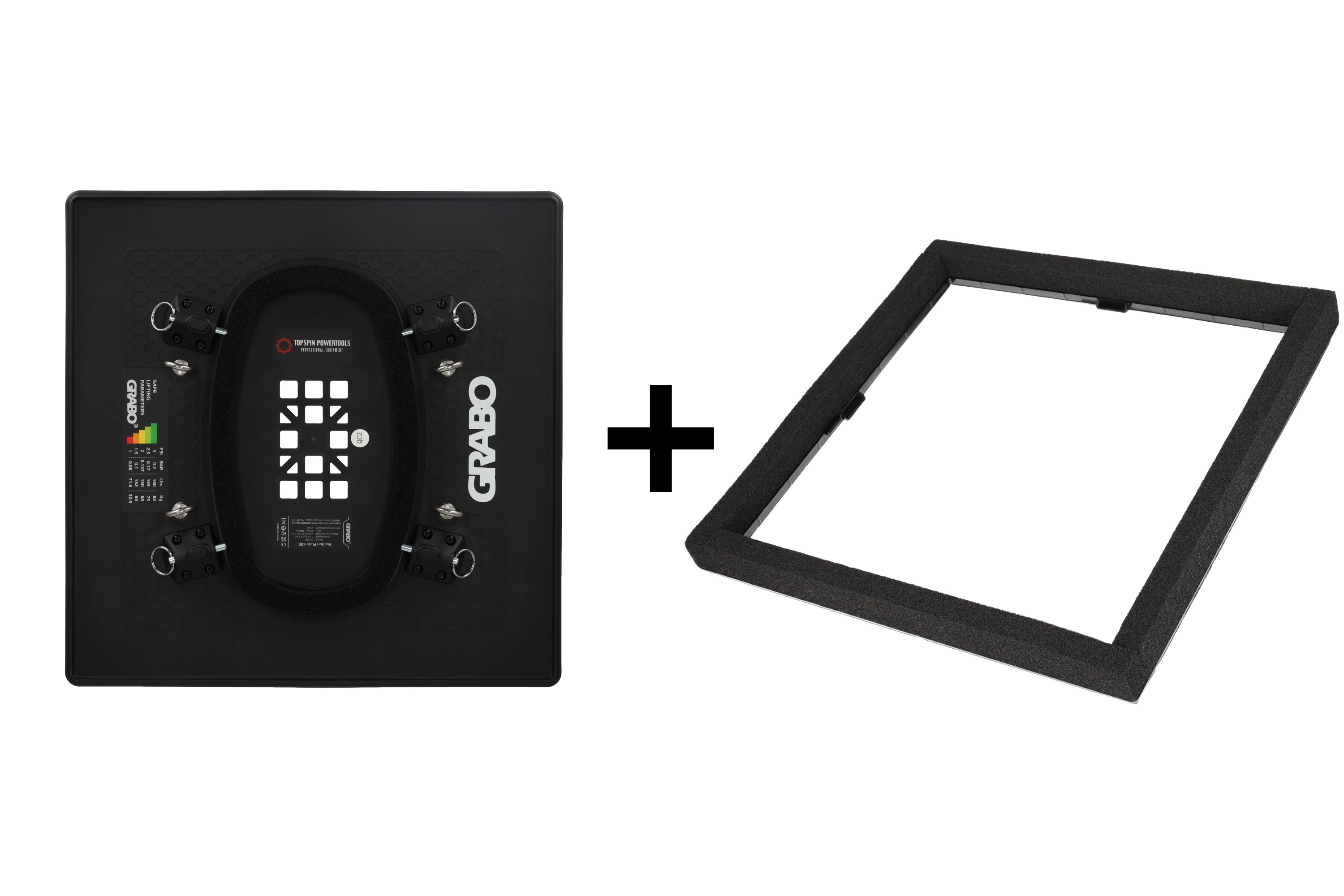

De GRABO High Flow-set wordt standaard geleverd met een 300×300 mm aanzuigblad. In deze combideal wordt daarnaast een 400×400 mm aanzuigblad met bijpassende foam afdichtingsring geleverd.
Het grotere aanzuigblad zorgt voor een groter effectief aanzuigoppervlak en is bedoeld voor grotere en zwaardere materialen. Met het 400×400 mm aanzuigblad kan onder geschikte omstandigheden een maximaal hefvermogen tot circa 80 kg worden bereikt. Deze waarde is niet automatisch op ieder materiaal haalbaar.
Overzicht Hefvermogen
| Vacuümniveau | Bar | Standaard Foam Seal | 300 × 300 mm | 400 × 400 mm |
|---|---|---|---|---|
| 3.0 PSI | 0,20 | 25 kg | 50 kg | 80 kg |
| 2.5 PSI | 0,17 | 22 kg | 45 kg | 75 kg |
| 2.0 PSI | 0,137 | 18 kg | 36 kg | 68 kg |
| 1.5 PSI | 0,10 | 11 kg | 25 kg | 60 kg |
| 1.0 PSI | 0,06 | 7 kg | 17 kg | 32 kg |
Belangrijk: het maximale hefvermogen is afhankelijk van het te heffen materiaal, de porositeit, temperatuur, luchtdruk, afdichting en overige gebruiksomstandigheden. Controleer vóór iedere hefbeweging altijd het daadwerkelijk opgebouwde vacuüm.

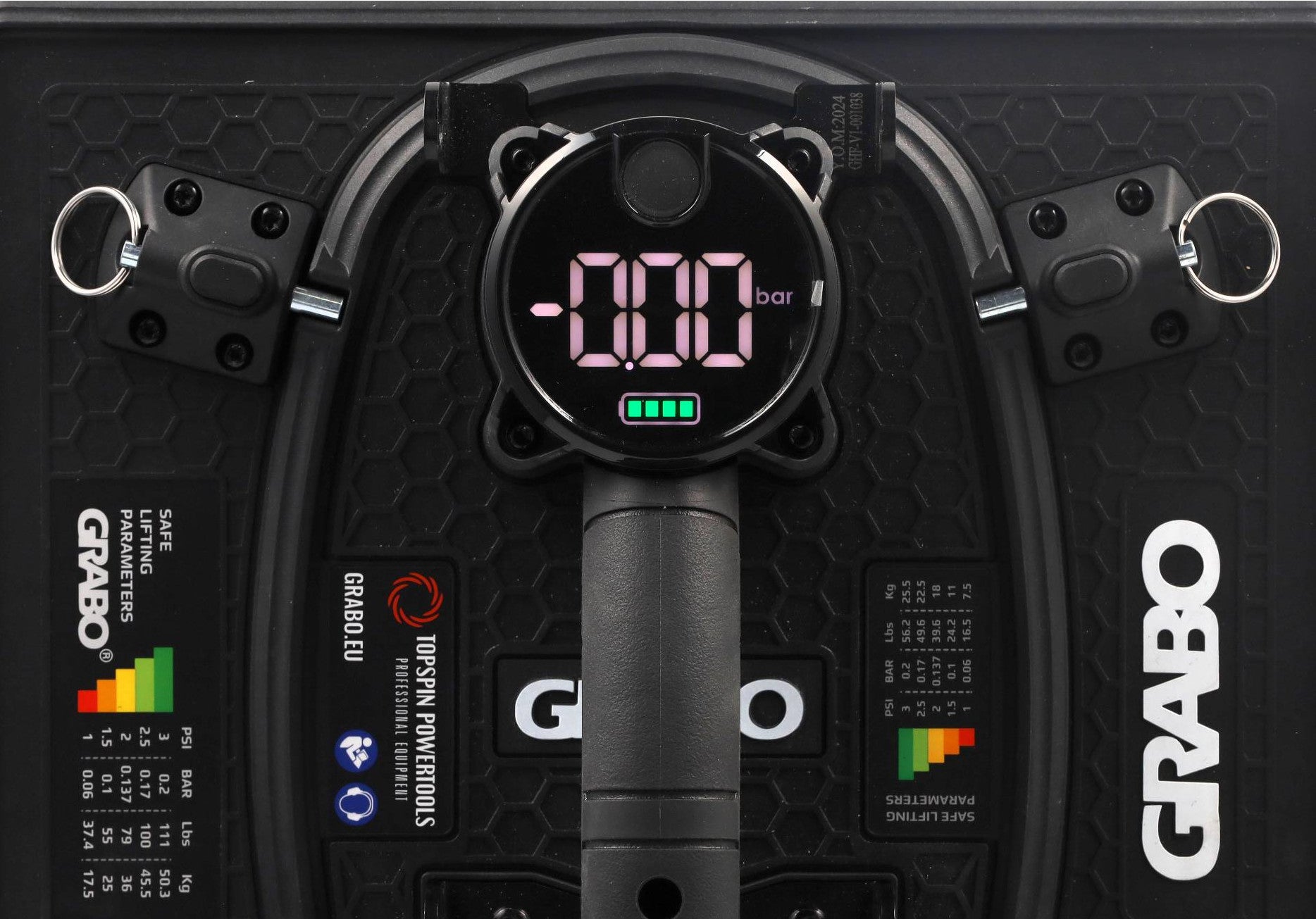

Realtime vacuümniveau op het digitale display
Aan de bovenzijde van de GRABO High Flow bevindt zich een digitaal display waarop tijdens gebruik de actuele vacuümdruk wordt weergegeven in PSI of BAR. Hierdoor kan vóór en tijdens het heffen worden gecontroleerd hoeveel vacuüm daadwerkelijk wordt opgebouwd.
Continu ingeschakeld tijdens het heffen
Bij poreuze materialen kan voortdurend lucht door het oppervlak of langs de afdichting naar binnen stromen. De GRABO High Flow compenseert dit door tijdens het heffen actief lucht te blijven verplaatsen.
De GRABO High Flow moet daarom tijdens het heffen en verplaatsen ingeschakeld blijven. Houd tijdens het gebruik altijd de vacuümdruk op het digitale display in de gaten.
T-handgreep met bedrade afstandsbediening
De GRABO High Flow-set wordt geleverd met een T-handgreep en bedrade afstandsbediening. Hiermee kan de vacuümheffer vanaf de handgreep worden in- en uitgeschakeld. De standaard bedrade afstandsbediening heeft een kabellengte van circa 0,6 meter.

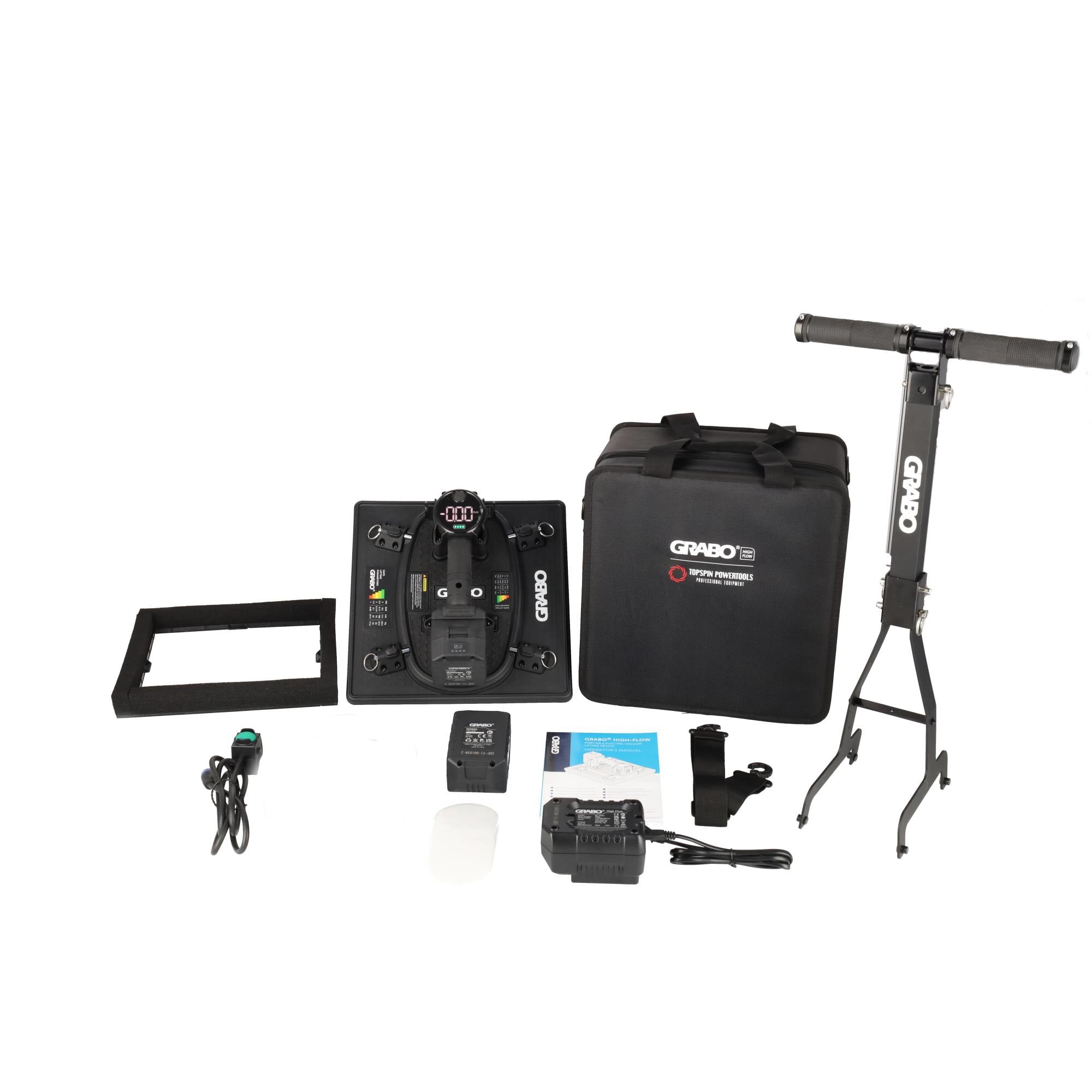

Wat zit er in deze combideal?
- 1 × GRABO High Flow vacuümheffer
- 2 × GRABO High Flow accu
- 1 × acculader
- 1 × GRABO High Flow aanzuigblad 300×300 mm
- 2 × rubber-foam afdichtingsring 300×300 mm
- 1 × GRABO High Flow T-handgreep
- 1 × bedrade afstandsbediening van circa 0,6 meter
- 1 × GRABO High Flow draag- en beschermtas
- 1 × reservefilter
- 1 × GRABO High Flow aanzuigblad 400×400 mm
- 1 × GRABO High Flow foam afdichtingsring 400×400 mm
Technische specificaties GRABO High Flow
| Specificatie | Waarde |
|---|---|
| Merk | GRABO |
| Model | GRABO High Flow |
| Artikelnummer | 12500 |
| EAN | 4897100722071 |
| Producttype | Draadloze elektrische vacuümheffer |
| Toepassing | Tillen en verplaatsen van poreuze materialen |
| Afmetingen machine | 300 × 184 × 148 mm |
| Nettogewicht | Circa 2,9 kg met 300 mm aanzuigblad en accu |
| Drukweergave | PSI en BAR |
| Standaard aanzuigblad | 300 × 300 mm |
| Werkelijke afmetingen met 300 mm aanzuigblad | 316 × 316 × 17,3 mm |
| Optioneel aanzuigblad in deze combideal | 400 × 400 mm |
| Werkelijke afmetingen met 400 mm aanzuigblad | 416 × 416 × 17,3 mm |
| Maximaal genoemd hefvermogen met 400 mm aanzuigblad | Tot circa 80 kg, afhankelijk van materiaal en omstandigheden |
| Accutype | Verwisselbare GRABO-accu 18 V |
| Maximale werktijd | Tot circa 30 minuten per volledig geladen accu |
Technische specificaties aanzuigblad 400 × 400 mm
| Specificatie | Waarde |
|---|---|
| Merk | GRABO |
| Compatibel model | GRABO High Flow |
| Producttype | Aanzuigblad |
| Artikelnummer | 12502 |
| EAN | 4897100722125 |
| Afmetingen | 400 × 400 mm |
| Maximaal hefvermogen | Tot circa 80 kg |
| Bevestiging | Quick-lockbevestiging |

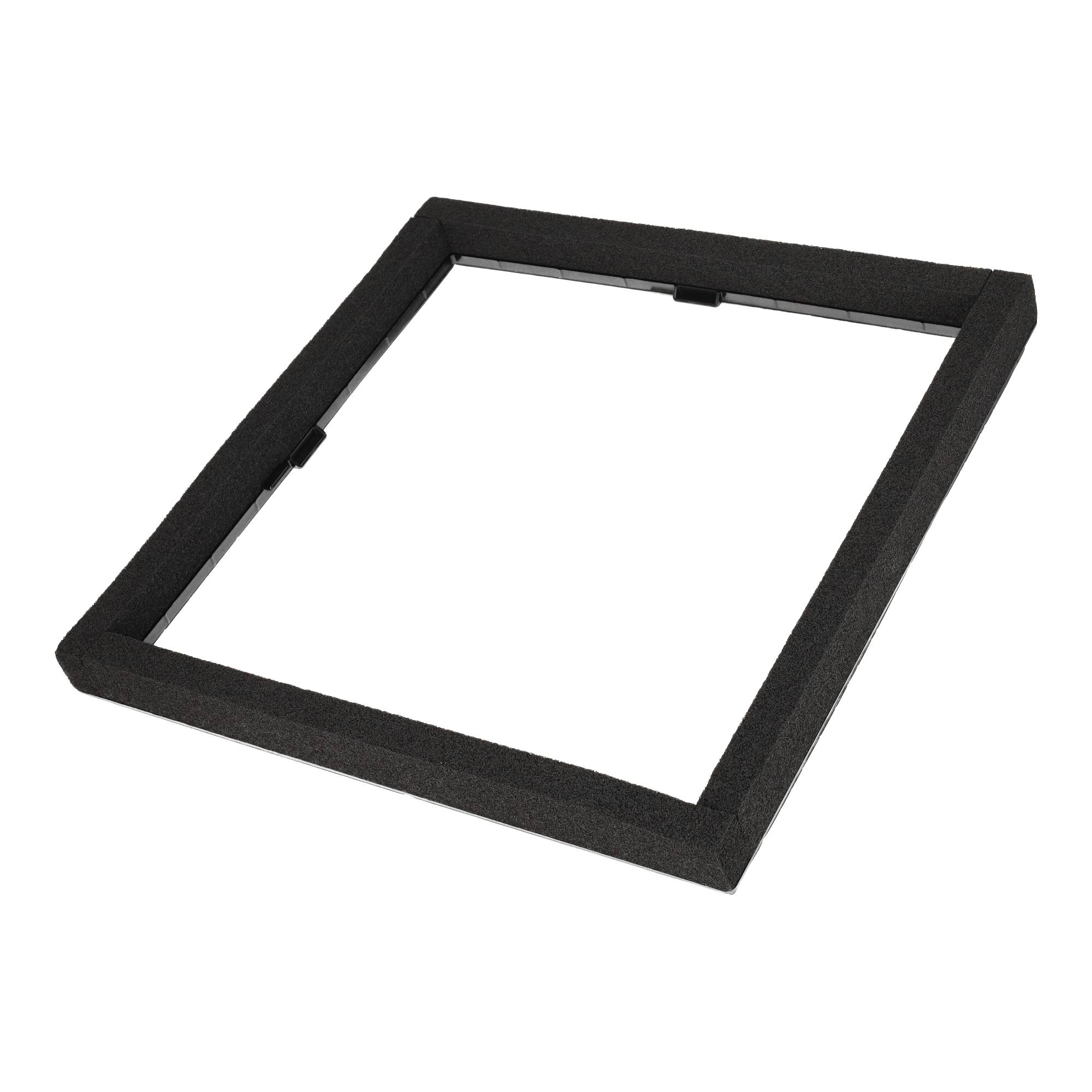

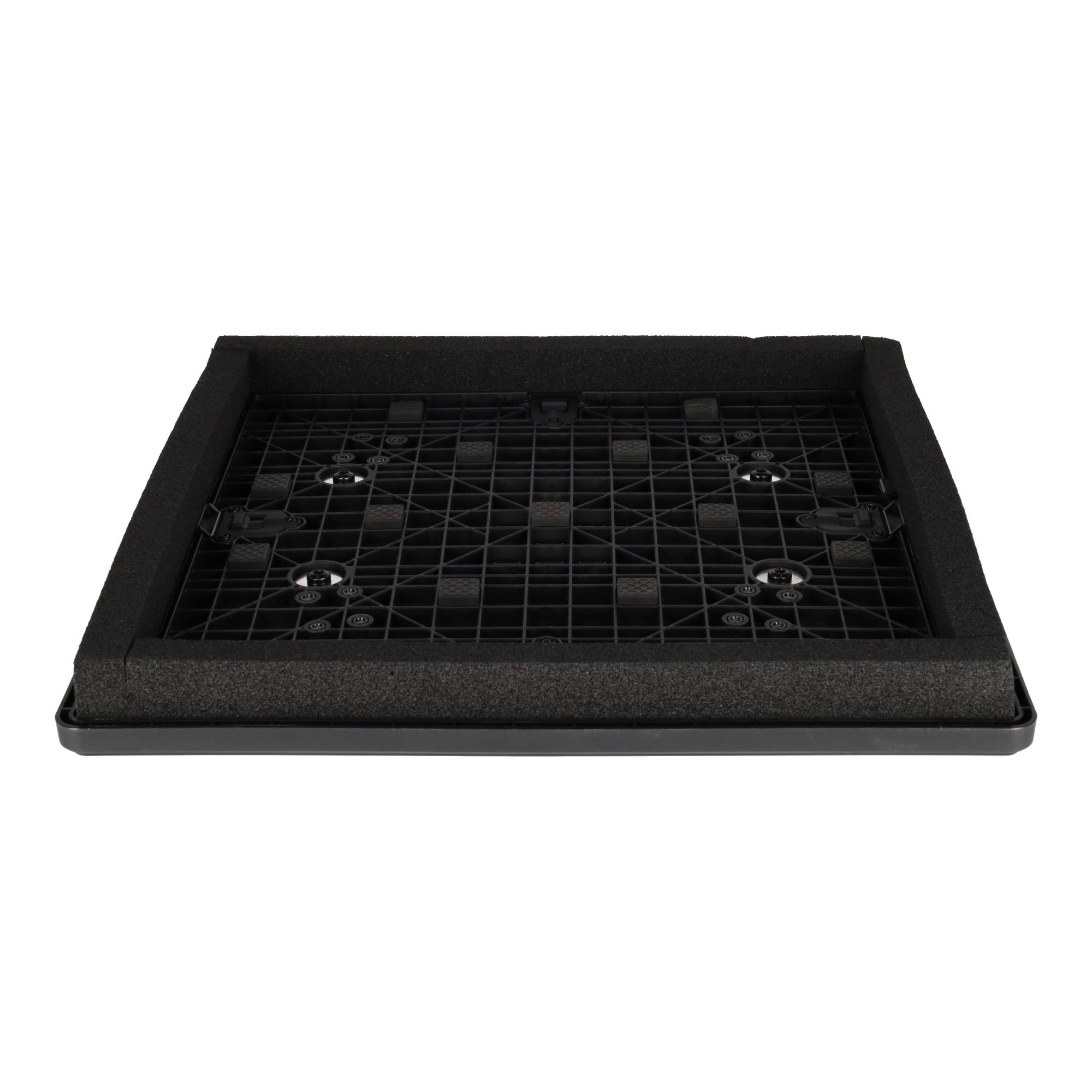

Technische specificaties afdichtingsring 400 × 400 mm
| Specificatie | Waarde |
|---|---|
| Merk | GRABO |
| Productnaam | Afdichtingsring 400 × 400 mm |
| Artikelnummer | 12503 |
| EAN | 4897100722217 |
| Producttype | Foamafdichting / afdichtingsring |
| Afmetingen | 400 × 400 mm |
| Materiaal | Foam |
| Compatibiliteit | GRABO High Flow 400 × 400 mm aanzuigblad |
| Maximaal hefvermogen | 80 kg |
| Aanbevolen toepassing | Poreuze materialen |
Gebruik en onderhoud
- Controleer vóór ieder gebruik het aanzuigblad en de afdichtingsring op beschadiging en slijtage.
- Zorg ervoor dat het contactoppervlak zo droog en stofvrij mogelijk is.
- Controleer of het aanzuigblad correct op de GRABO High Flow is bevestigd.
- Controleer vóór iedere hefbeweging op het digitale display of voldoende vacuümdruk aanwezig is.
- Houd rekening met materiaal, porositeit en gebruiksomstandigheden bij het bepalen van het praktisch haalbare hefvermogen.
- Controleer het filter regelmatig en vervang het wanneer het vuil, verkleurd, hard of beschadigd is.
- Vervang een afdichtingsring wanneer slijtage of beschadiging de vacuümafdichting merkbaar beïnvloedt.
- Gebruik GRABO-producten niet voor het dragen of ondersteunen van personen.
